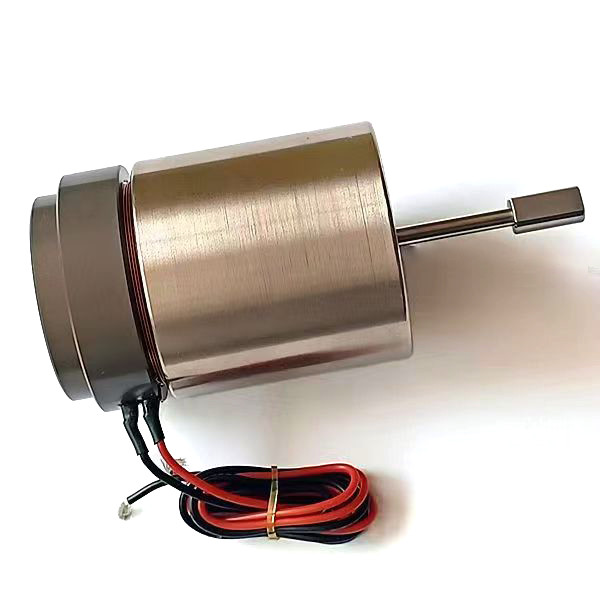

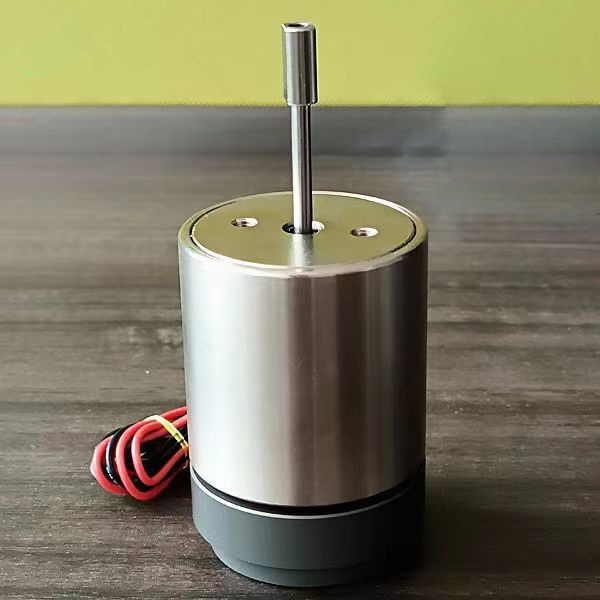

Motore a bobina vocale lineare a 19 mm di tratto ad alta precisione 29V DC

  • 19mm Stroke Linear Voice Coil Motor High Precision 29V DC Motor
  • 19mm Stroke Linear Voice Coil Motor High Precision 29V DC Motor
  • 19mm Stroke Linear Voice Coil Motor High Precision 29V DC Motor
Luogo di origine Jiangsu, Cina
Marca SUPT MOTION
Certificazione ISO9001
Numero di modello Serie di VCAB
Quantità di ordine minimo ≥1
Prezzo $119~$135
Imballaggi particolari Imballaggi in cartone ecc.
Tempi di consegna 1-5 la spedizione dei giorni dei prodotti 5-7, prova in serie i 3-5 giorni, per essere negoziata
Termini di pagamento T/T
Capacità di alimentazione intervista

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Precisione di posizionamento Altezza Intervallo di corrente 4.9A
Risoluzione Altezza Capacità di carico Altezza
Tipo di prodotto Motore di bobina di voce lineare con l'asse Ripetibilità Altezza
Lunghezza del tratto 19 mm Modello di prodotto VCAB0088-0191-00A
Evidenziare

Motore a bobina vocale lineare a 12 mm di tratto

,

Motore a bobina vocale lineare Motore a bobina vocale lineare Alta precisione

,

Motore a corrente continua ad alta precisione a 28 V
Lasciate un messaggio
Descrizione di prodotto



Motore a bobina vocale lineare 12 mm lunghezza di corsa 28 V gamma di tensione alta precisione

Descrizione del prodotto:

IlMotore a bobina vocale lineare (serie VCAB)è un dispositivo di movimento lineare ad alte prestazioni con un'eccellente linearità e un'elevata potenza di uscita.È progettato per applicazioni che richiedono un elevato grado di linearità e precisioneLa serie VCAB è ideale per applicazioni che richiedono un controllo preciso della velocità e della posizione, come l'automazione medica e industriale.Il motore a bobina vocale lineare offre prestazioni e affidabilità superiori, con la flessibilità di soddisfare le esigenze più esigenti.

La serie di attuatori cilindrici VCAB costituisce quasi l'80% del mercato,e possono produrre una forza elevata con elevate velocità di accelerazione.di lunghezza di corsa inferiore a 50 mm.
L'applicazione dell'attuatore della serie VCAB comprende attuatori di valvole, pompe di misurazione di precisione di piccole dimensioni e sistemi di ammortizzazione attiva delle vibrazioni.Mercati inclusi semiconduttori medici"Aerospaziale e Automotive".



Caratteristiche:

  • Nome del prodotto: motore a bobina vocale lineare
  • Potenza nominale: 2500N
  • Intervallo di corrente: 4,9A
  • Consumo di energia: Basso
  • Capacità di carico: elevata
  • Risoluzione: alta
  • Motore a bobina vocale lineare: controllo del movimento lineare liscio e preciso
  • Motore a bobina vocale lineare: alta coppia e alta accelerazione
  • Motore a bobina vocale lineare: design leggero e compatto


Parametri tecnici:

Parametro Valore
Tipo di prodotto Motore a bobina vocale lineare con albero
Capacità di carico Altezza
Consumo di energia Basso
Potenza nominale 2500N
Livello di rumore Basso
Forza di uscita Altezza
Accuratezza del posizionamento Altezza
Velocità nominale 100 Hz ((RPM)
Ripetibilità Altezza
Risoluzione Altezza
Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore Filtro termico dell'albero
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (esterno)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (esterno)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (esterno)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (esterno)

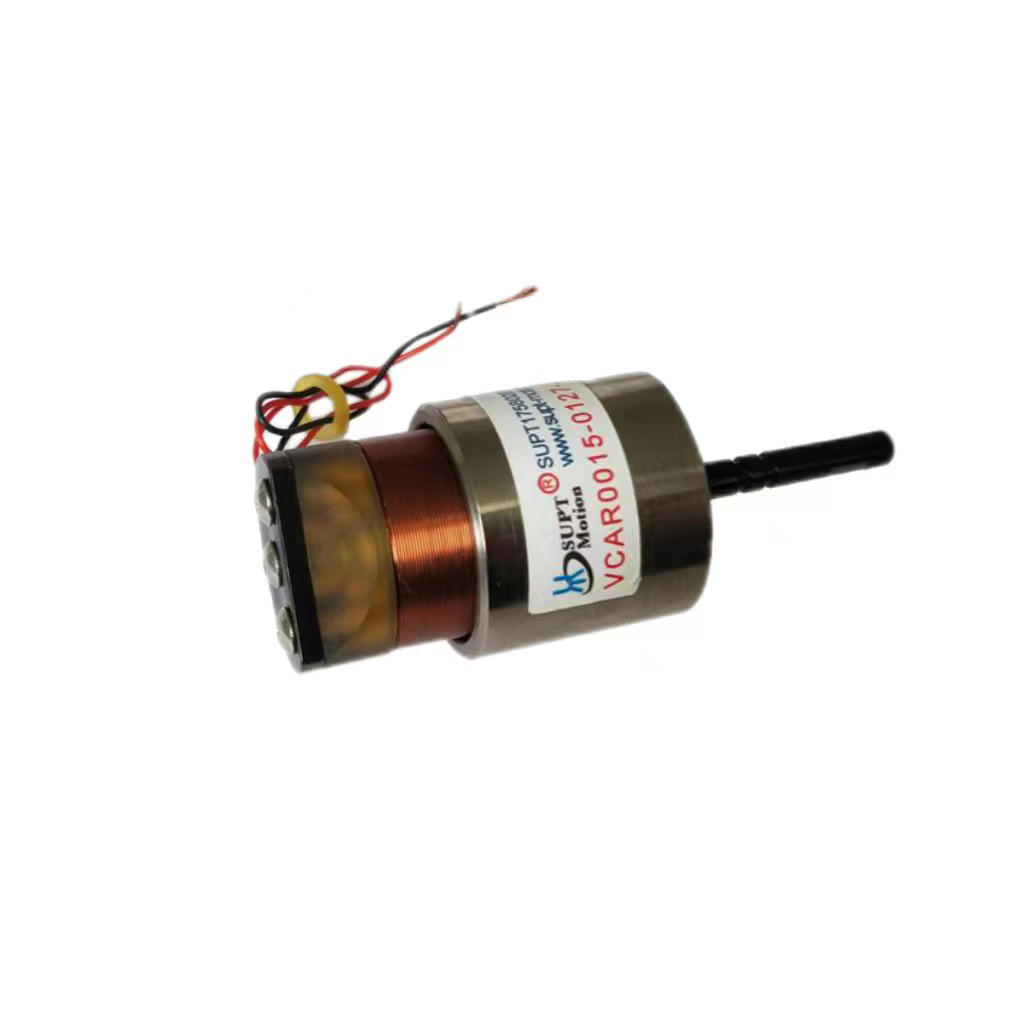

VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 L'albero ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (esterno)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Interiore)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Interiore)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (esterno)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Interiore)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Interiore)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Interiore)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Interiore)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (esterno)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Interiore)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Interiore)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Interiore)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 asse ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Interiore)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Interiore)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 asse ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 asse ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 asse ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 asse ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 asse ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 asse ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 asse ¥10

Applicazioni:

Applicazione principale di un motore a bobina vocale:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.

2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche

sistema di iniezione.
3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione.
4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione.
5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di prova.
6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7.Campo di utilizzo commerciale: pompa di raffreddamento per computer con fotocamera in miniatura sistema di messa a fuoco.
8Industria dell'automazione: attrezzature laser,Dispensatore, apparecchiature di prova, macchine tessili.

È ampiamente utilizzato in semiconduttori, test e rilevamento di precisione, campo di controllo del flusso delle valvole.
