Attuatore di albero di azionamento del motore a bobina di voce micro lineare per il taglio laser del braccio del robot di saldatura CNC

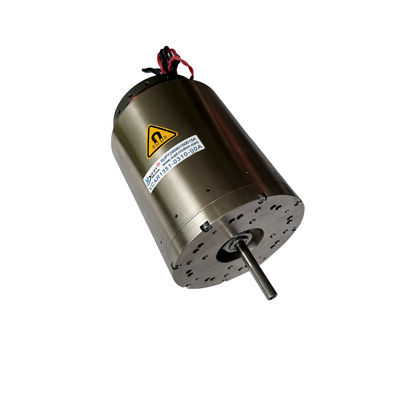

  • Micro Linear Voice Coil Motor Drive Shaft Actuator For Cnc Welding Robot Arm Laser Cutting

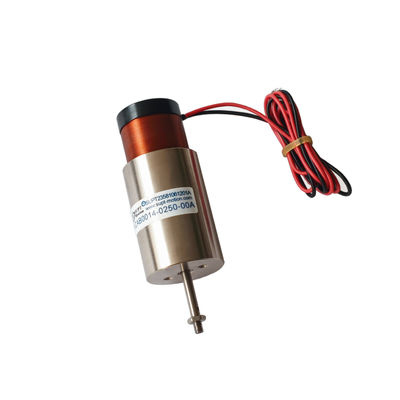

  • Micro Linear Voice Coil Motor Drive Shaft Actuator For Cnc Welding Robot Arm Laser Cutting

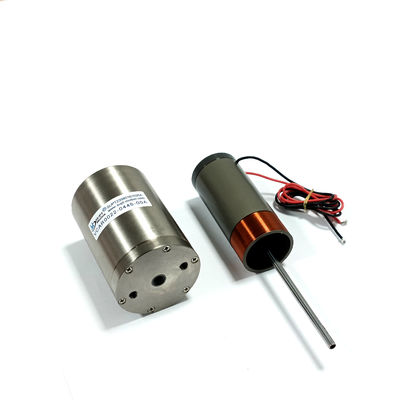

  • Micro Linear Voice Coil Motor Drive Shaft Actuator For Cnc Welding Robot Arm Laser Cutting
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione CE, ISO9001
Numero di modello Serie di VCAB
Quantità di ordine minimo 2 PCS
Prezzo $160
Imballaggi particolari Imballaggio personalizzato ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Garanzia 3 mesi-1 anno Commutazione Spazzola
Numero di modello VCAB0022-0448-00A Colpo totale 44.8mm
Voltaggio 14.3V Forza massima 22N
peso della bobina 52g Proteggere la caratteristica Completamente chiuso
Applicazione Prodotto automatico Intervallo di velocità Alta velocità
Livello di rumore Basso Tipo Micromotore
Evidenziare

Motore a bobina vocale lineare di taglio laser

,

Motore a bobina vocale micro lineare

,

Motore a bobina vocale lineare CNC
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

Il Micro Linear Voice Coil Motor Drive Shaft Actuator è un dispositivo di controllo del movimento ad alta precisione che fornisce un movimento lineare veloce, liscio e altamente reattivo.
I motori a bobina vocale micro lineari consentono una precisione di posizionamento a livello nanometrico, rendendoli ideali per l'elaborazione ad alta precisione richiesta per il taglio laser.Dal momento che il motore Micro Linear Voice Coil è direttamente azionato, elimina la necessità di allontanare i componenti meccanici della trasmissione e ha un tempo di risposta estremamente breve, consentendo una rapida regolazione della posizione.
L'attuatore del motore a bobina vocale micro lineare ha una struttura compatta e può essere facilmente integrato in un braccio del robot di saldatura senza aggiungere un peso eccessivo o occupare molto spazio.
Durante il processo di saldatura, l'attuatore può essere utilizzato per regolare l'altezza e l'angolo della testa di saldatura in modo da adattarsi alla forma delle diverse cuciture di saldatura.
Nei sistemi robotici a più assi, l'attuatore funziona in combinazione con altri componenti di azionamento per realizzare complesse traiettorie spaziali.La distanza della testa di taglio laser può essere regolata in tempo reale per garantire la consistenza della superficie di taglio.


Caratteristiche:

I motori semi-chiusi con bobina vocale a asse hanno un asse di movimento incorporato e cuscinetti lineari di precisione.
L'albero cinematico è costituito da materiali leggeri, rigidi e resistenti all'usura di alta qualità.
La bobina dell'attuatore è leggera, con breve tempo di risposta e alta frequenza.


Parametri del prodotto:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore Filtro termico dell'albero
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (esterno)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (esterno)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (esterno)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (esterno)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 L'albero ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (esterno)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Interiore)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Interiore)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (esterno)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Interiore)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Interiore)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Interiore)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Interiore)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (esterno)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Interiore)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Interiore)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Interiore)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 asse ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Interiore)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Interiore)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 asse ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 asse ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 asse ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 asse ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 asse ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 asse ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 asse ¥10


Applicazioni:

Applicazione principale di un motore a bobina vocale:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.

2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche

sistema di iniezione.
3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione.
4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione.
5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di analisi.
6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7.Campo d'uso commerciale: pompa di raffreddamento per computer con fotocamera in miniatura sistema di messa a fuoco.
8Industria dell'automazione: attrezzature laser,Dispensatore, apparecchiature di prova, macchine tessili.



Attuatore di albero di azionamento del motore a bobina di voce micro lineare per il taglio laser del braccio del robot di saldatura CNC 0Attuatore di albero di azionamento del motore a bobina di voce micro lineare per il taglio laser del braccio del robot di saldatura CNC 1
