Modulo motore micro voce a bobina ad alta precisione per regolazione delle lenti ad alta dinamica può essere personalizzato

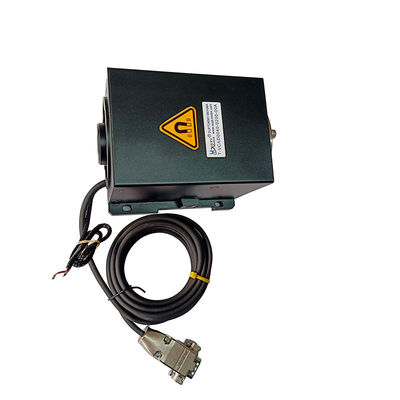

  • High Precision Micro Voice Coil Motor Module For High Dynamic Lens Adjustment Can Be Customized

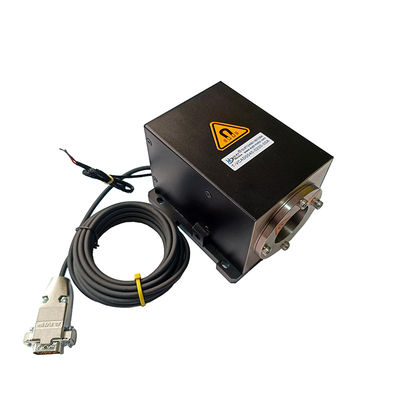

  • High Precision Micro Voice Coil Motor Module For High Dynamic Lens Adjustment Can Be Customized

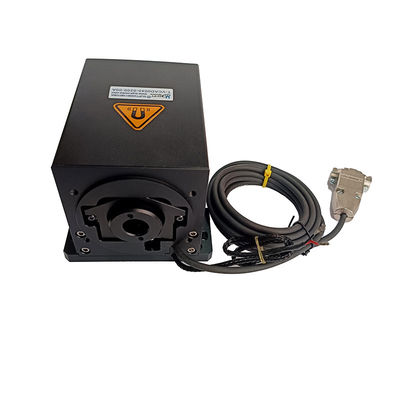

  • High Precision Micro Voice Coil Motor Module For High Dynamic Lens Adjustment Can Be Customized
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione CE, ISO9001，CCC
Numero di modello Serie di VCAR
Quantità di ordine minimo 1pc
Prezzo $200
Imballaggi particolari Cartone che imballa ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Garanzia 3 mesi-1 anno Edilizia Magnete permanente
Tipo Micromotore Proteggere la caratteristica Completamente chiuso
Numero di modello VCAR0105-0164-00A Commutazione Spazzola
Forza di picco ((N) 105 Viaggio massimo (millimetri) 16.4
Rotore di peso (g) 150 Dischetto statore (mm) 60,4
Forza continua (N) 35.4
Evidenziare

Modulo del motore della bobina micro vocale personalizzato

,

Modulo motore a bobina micro vocale di precisione
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

Il modulo motore a bobina vocale con la sua alta precisione, risposta rapida, alta stabilità e basso consumo di energia consente ai moderni sistemi di obiettivi di realizzare una messa a fuoco automatica precisa e flessibile,controllo zoom e apertura.
Questo tipo di motore è ampiamente utilizzato in autofocus, controllo dell'apertura, sistema di zoom e altro processo di regolazione dell'obiettivo ad alta dinamica, specialmente nella necessità di veloci,adeguamento efficiente ed accurato delle occasioni, come in smartphone, fotocamere, droni e altre apparecchiature nella regolazione dell'obiettivo.
Durante il processo di messa a fuoco automatica, il modulo motore della bobina vocale rende l'immagine ricevuta dal sensore di immagine nitida regolando la lunghezza focale dell'obiettivo.Questo processo si verifica in genere durante la registrazione video in diretta o la fotografia, in cui la lente risponde rapidamente a diverse esigenze di messa a fuoco.
The Voice Coil Motor Module's ability to precisely control the position of the lens allows for very fine focus adjustments and a very fast response time to accommodate rapid focus changes in different shooting environments.

Caratteristiche:

I moduli motori a bobina vocale sono utilizzati per applicazioni servo a circuito chiuso a corto raggio con attuatori leggeri e tempi di risposta rapidi (millisecondi, accelerazione fino a 20G).
Controllo semplice e affidabile, nessun dispositivo di commutazione, senza manutenzione, lunga vita.
Posizione precisa, velocità, accelerazione e controllo della spinta.
Con un codificatore e una guida adeguati, la precisione posizionale può raggiungere gli 0,1-5 um. In base ai diversi requisiti di movimento e spinta, possono essere configurati azionamenti e controller adeguati.

Parametri del prodotto:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Applicazioni:

La serie VCAR di moduli motori a bobina vocale cilindrica costituisce quasi l'80% del mercato, producono forze elevate con elevate accelerazioni.,le loro lunghezze di corsa sono inferiori a 50 mm. Le applicazioni per la gamma di attuatori VCAR includono gli attuatori a valvola, i pick-and-place dell'asse z,pompe di misurazione di precisione di piccole dimensioni, nonché vibratori e sistemi di ammortizzazione attiva delle vibrazioni.
Le principali applicazioni dei moduli motori a bobina vocale sono:

1Industria dei semiconduttori: taglio, perforazione, sistemi di trasporto, saldatura, robotica.

2Funzionamento delle valvole di campo: valvole di misurazione di tipo, sistemi di prova di pressione, valvole pneumatiche per applicazioni chimiche e farmaceutiche.

Sistemi di iniezione.

3Industria della micro-meccanica: micro-perforazione, stampaggio di precisione.

4- sistemi di vibrazione: tavoli di vibrazione, piattaforme di vibrazione.

5- campo medico: sistemi di micro-iniezione, apparecchiature respiratorie, apparecchiature di prova.

6Tecnologia aeronautica: sistemi di controllo del volo, sistemi di feedback dei piloti.

7- campo commerciale: pompe di raffreddamento computerizzate, sistemi di messa a fuoco automatica con microcamere.

8Industria dell'automazione: apparecchiature laser, apparecchiature di prova, macchine tessili.
