Modulo Micro Motore a Bobina Mobile ad Alta Precisione per Regolazione Lenti ad Alta Dinamica

  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione CE, ISO9001，CCC
Numero di modello Serie di VCAR
Quantità di ordine minimo 1pc
Prezzo $200
Imballaggi particolari Cartone che imballa ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare
Dettagli
Garanzia 3 mesi-1 anno Costruzione Magnete permanente
Tipo Micromotore Funzione di protezione Totalmente chiuso
Numero di modello VCAR0105-0164-00A Commutazione Spazzola
Forza di picco ((N) 105 Viaggio massimo (millimetri) 16.4
Rotore di peso (g) 150 Dischetto statore (mm) 60,4
Forza continua (N) 35.4
Evidenziare

Modulo del motore della bobina micro vocale personalizzato

,

Modulo motore a bobina micro vocale di precisione
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

Grazie alla loro elevata precisione, risposta rapida, elevata stabilità e basso consumo energetico, i moduli motore a bobina mobile consentono ai moderni sistemi di obiettivi di ottenere un controllo autofocus, zoom e diaframma preciso e flessibile.

I moduli motore a bobina mobile sono ampiamente utilizzati in autofocus, controllo del diaframma, sistemi di zoom e altri processi di regolazione dell'obiettivo ad alta dinamica, in particolare in applicazioni che richiedono regolazioni rapide, efficienti e precise.

Durante la messa a fuoco automatica, i moduli motore a bobina mobile regolano la lunghezza focale dell'obiettivo per garantire che l'immagine catturata dal sensore rimanga costantemente nitida. Questo processo si verifica tipicamente durante la registrazione video live o la fotografia, consentendo all'obiettivo di rispondere rapidamente alle mutevoli esigenze di messa a fuoco.

I moduli motore a bobina mobile possono controllare con precisione la posizione dell'obiettivo, ottenendo regolazioni di messa a fuoco estremamente fini e tempi di risposta estremamente rapidi, adattandosi così a varie modifiche dell'autofocus.

Caratteristiche:

I moduli motore a bobina mobile sono utilizzati per applicazioni servo a circuito chiuso a corto raggio con attuatori leggeri e tempi di risposta rapidi (millisecondi, accelerazione fino a 20G).
Controllo semplice e affidabile, nessun dispositivo di commutazione, esente da manutenzione, lunga durata.
Controllo preciso di posizione, velocità, accelerazione e spinta.
Con encoder e guida appropriati, l'accuratezza posizionale può raggiungere 0,1-5 um. In base ai diversi requisiti di movimento e spinta, è possibile configurare azionamenti e controller adeguati.

Parametri del prodotto:

Modello prodotto Forza di picco
(N)		 Forza continua
at 25℃(N)		 Corsa totale
(mm)		 Tensione massima
(V)		 Costante Back EMF
(V/m/s)		 Peso della bobina
(g)		 Diametro statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0,88 0,28 6,4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4,8 0,6 2,7 24 11,2
VCAR00025-0127-00A 2,55 0,81 12,7 11,6 0,77 .6,6 12,7 24
VCAR0006-0039-00A 6,2 1,9 3,9 6,6 1,12 7,9 20 17,2
VCAR0006-0050-00A 6,2 2,6 5 15,7 3,57 8,2 25 18,2
VCAR0007-0040-00A 7,2 2,4 4 7,5 1,88 7 14,2 23
VCAR0007-0064-00A 7,8 2,5 6,4 9,9 1,5 7,2 19,1 23,8
VCAR0007-0127-00A 7,1 2,3 12,7 12,8 1,6 11,4 19,1 27
VCAR0011-0050-00A 11,4 2,1 5 11,8 3 11,2 24 17,2
VCAR0011-0100-00A 10,5 2,9 10 43,8 3,5 20 31 26,8
VCAR0013-0030-00A 13 3,5 3 16 3,5 12 25 21
VCAR0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3,9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 35
VCAR0022-0448-00A 22 11,4 44,8 14,3 4 52 48 75,7
VCAR0025-0630-00A 25,3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7,4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7,1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15,6 10,5 11,9 5 91 50 67
VCAR0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 21,2
VCAR0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 35,9
VCAR0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 51,3
VCAR0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26,2 15,2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 110
VCAR0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23,2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30,1 6,5 35 17,3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11,2 35,1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28,2 26 785 66 109,1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7

Applicazioni:

I moduli motore a bobina mobile della serie VCAR costituiscono quasi l'80% del mercato, producono forze elevate con accelerazioni elevate. Con forze di picco comprese tra 0,7 N e 3000 N. Tipicamente, le loro lunghezze di corsa sono inferiori a 50 mm. Le applicazioni per gli attuatori della serie VCAR includono attuatori di valvole, pick-and-place sull'asse z, piccole pompe di dosaggio volumetriche di precisione, nonché vibratori e sistemi di smorzamento attivo delle vibrazioni.
Le principali applicazioni per i moduli motore a bobina mobile sono.

1. Industria dei semiconduttori: taglio, perforazione, sistemi di trasporto, saldatura, robotica.

2. Funzionamento valvole sul campo: valvole di dosaggio, sistemi di prova di pressione, valvole pneumatiche per applicazioni chimiche e farmaceutiche.

Sistemi di iniezione.

3. Industria della micromeccanica: microforatura, stampaggio di precisione.

4. Sistemi di vibrazione: tavoli vibranti, piattaforme vibranti.

5. Campo medico: sistemi di microiniezione, apparecchiature respiratorie, apparecchiature di test.

6. Tecnologia aeronautica: sistemi di controllo del volo, sistemi di feedback del pilota.

7. Campo commerciale: pompe di raffreddamento computerizzate, sistemi autofocus per microcamere.

8. Industria dell'automazione: apparecchiature laser, apparecchiature di test, macchine tessili.

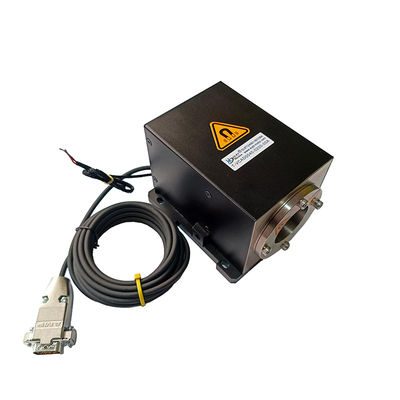

Modulo Micro Motore a Bobina Mobile ad Alta Precisione per Regolazione Lenti ad Alta Dinamica 0

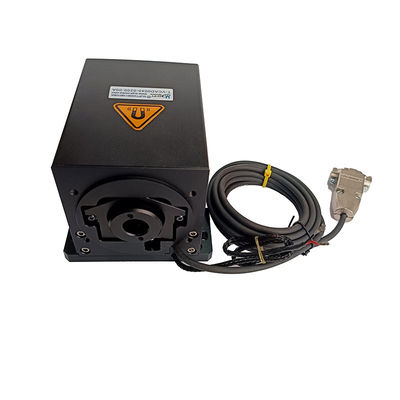

Modulo Micro Motore a Bobina Mobile ad Alta Precisione per Regolazione Lenti ad Alta Dinamica 1
