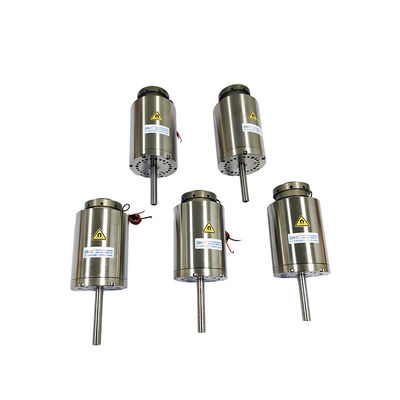

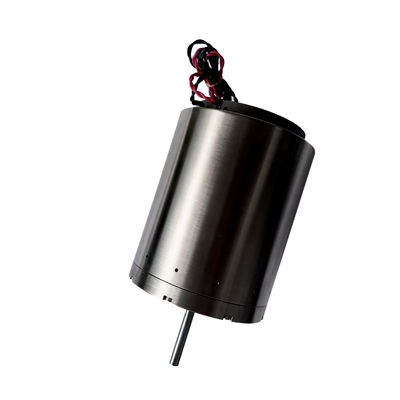

Motori a bobina vocale lineare della serie VCAB per apparecchiature di ispezione di precisione
| Luogo di origine | porcellana, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ISO9001 |
| Numero di modello | Serie di VCAB |
| Quantità di ordine minimo | 2 PCS |
| Prezzo | $159 |
| Imballaggi particolari | Imballaggio personalizzato ecc. |
| Tempi di consegna | 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Da negoziare |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli

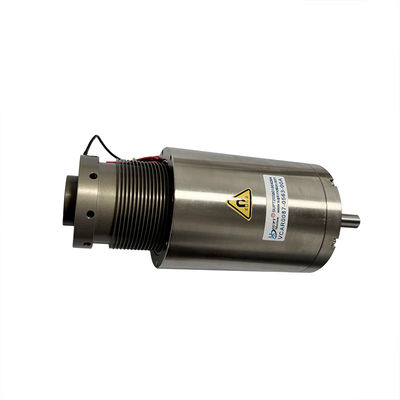

| Garanzia | 3 mesi-1 anno | Modello di prodotto | VCAB0087-0563-00A |
|---|---|---|---|
| Peso | 177g | Forza di picco (N) | 87 |
| Corso totale (mm) | 56,3 | Tensione massima (V) | 63,4 |
| Applicazione | Prodotto automatico | Precisione di posizionamento | Altezza |
| Linearità | Altezza | Tipo di prodotto | motore di bobina di voce lineare |
| Tipo di unità | Spirale vocale |
Descrizione di prodotto
Descrizione del prodotto:
I motori a bobina vocale lineari sono attuatori di movimento lineare a trazione diretta senza spazzola che utilizzano la forza di Lorentz per ottenere un controllo preciso e rapido dello spostamento lineare.
I motori a bobina vocale lineare hanno una bobina di motore leggera, un breve tempo di risposta e un'alta frequenza.Progettazione modulare, può essere personalizzato.
in apparecchiature di prova di precisione, quali la prova dei semiconduttori, gli strumenti di misurazione di precisione, l'imaging microscopico, la piattaforma di nano-sostituzione e altri sistemi,motori a bobina vocale lineari svolgono un ruolo importante in virtù della sua elevata risposta dinamica e controllo di alta precisione.
I motori a bobina vocale lineari sono utilizzati nei sistemi di ispezione ottica per controllare la posizione dei rilevatori o degli elementi ottici e per realizzare una messa a fuoco di alta precisione, una regolazione della messa a fuoco,scansioni di percorsi ottici e altre operazioni.
In apparecchiature di ispezione dei semiconduttori per realizzare una sonda ad alta velocità o di precisione o una scansione di piattaforma per il rilevamento dei difetti, l'acquisizione di immagini.
I motori a bobina vocale lineare hanno una bobina di motore leggera, un breve tempo di risposta e un'alta frequenza.Progettazione modulare, può essere personalizzato.
in apparecchiature di prova di precisione, quali la prova dei semiconduttori, gli strumenti di misurazione di precisione, l'imaging microscopico, la piattaforma di nano-sostituzione e altri sistemi,motori a bobina vocale lineari svolgono un ruolo importante in virtù della sua elevata risposta dinamica e controllo di alta precisione.
I motori a bobina vocale lineari sono utilizzati nei sistemi di ispezione ottica per controllare la posizione dei rilevatori o degli elementi ottici e per realizzare una messa a fuoco di alta precisione, una regolazione della messa a fuoco,scansioni di percorsi ottici e altre operazioni.
In apparecchiature di ispezione dei semiconduttori per realizzare una sonda ad alta velocità o di precisione o una scansione di piattaforma per il rilevamento dei difetti, l'acquisizione di immagini.
Caratteristiche:
I motori a bobina vocale lineare hanno un albero di movimento incorporato e cuscinetti lineari di precisione.
L'albero cinematico è realizzato con materiali leggeri, rigidi e resistenti all'usura di altissima qualità.
Principali caratteristiche dei motori a bobina vocale lineare: azionamento diretto, eliminazione degli errori di contraccolpo e di attrito causati da ingranaggi, viti e altri meccanismi di trasmissione.
Alta velocità di risposta: tempo di risposta fino a millisecondi o sotto millisecondi, adatto a sistemi di scansione ad alta velocità e di controllo in tempo reale.
Controllo ad alta precisione: la precisione di posizionamento a livello nanometrico può essere realizzata in sistemi a circuito chiuso, adatti a compiti di ispezione ad altissima precisione.
Parametri del prodotto:
| Modello di prodotto | Forza massima (N) |
Forza continua a 25°C ((N) |
Colpo totale (mm) |
tensione massima (V) |
Costante di campo elettromagnetico retrogrado (V/m/s) |
Peso della bobina (g) |
Diametro dello statore | Filtro termico dell'albero (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (esterno) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (esterno) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (esterno) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (esterno) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | L'albero ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (esterno) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Interiore) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Interiore) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (esterno) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Interiore) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Interiore) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Interiore) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Interiore) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (esterno) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Interiore) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Interiore) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Interiore) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | asse ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Interiore) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Interiore) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | asse ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | asse ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | asse ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | asse ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | asse ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | asse ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | asse ¥10 |
Applicazioni:
Applicazioni principali dei motori a bobina vocale lineari:
1Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.
2Funzionamento del campo di valvola: valvola di misurazione di tipo, sistema di prova di pressione, sistema di iniezione chimica di valvola pneumatica.
3Industria micro-meccanica: sistemi di alimentazione, micro-perforazione, stampaggio di precisione.
4- sistemi di vibrazione: tavoli di vibrazione, piattaforme di vibrazione.
5- campo medico: sistemi di micro-iniezione, apparecchiature respiratorie, apparecchiature di prova.
6Tecnologia aeronautica: sistemi di controllo del volo, sistemi di feedback dei piloti.
7- Settore commerciale: pompe di raffreddamento computerizzate, sistemi di messa a fuoco automatica con microcamere.
8Industria dell'automazione: apparecchiature laser, distributori, apparecchiature di prova, macchine tessili.
