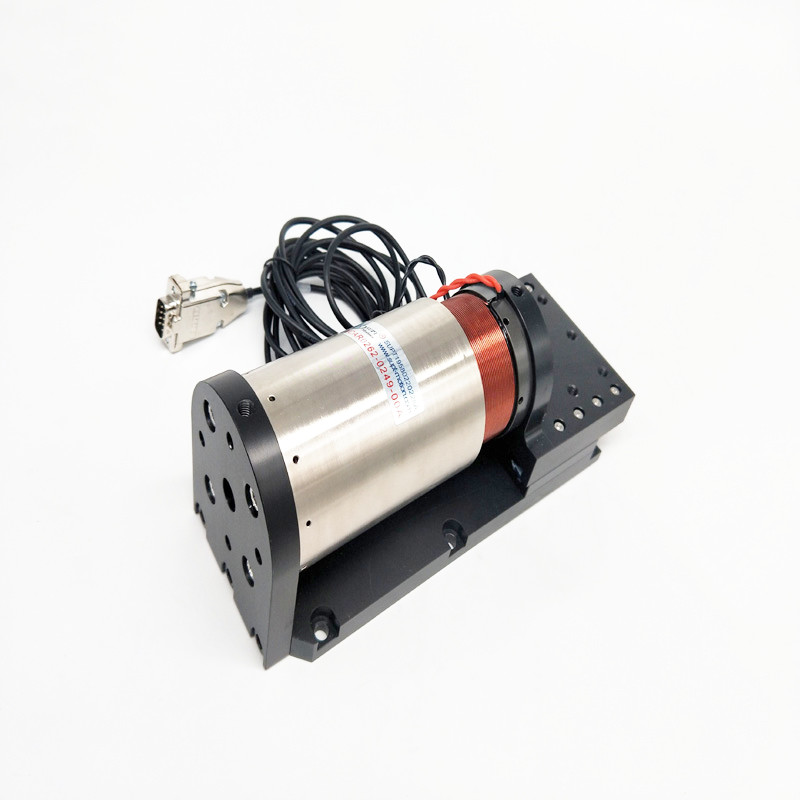

Modulo motore a bobina mobile micro ad alta velocità per messa a fuoco e scansione microscopica

  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
Place of Origin China Suzhou
Marca SUPT MOTION
Certificazione ISO9001,CCC.CE
Numero di modello VCAR0013-0249-00A
Minimum Order Quantity ≥2
Prezzo $121
Packaging Details Carton Packaging etc
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Payment Terms T/T
Supply Ability Interview

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Speed (RPM) Ad alta velocità Costruzione Magnete permanente
Protocollo di comunicazione Modbus, Profibus, Profinet Gamma di potenza 26W
Utilizzo BARCA, UAV, stampa 3D, microscopio, robot Numero di lotto ANCORA-YQDJ0021
Forza di picco ((N) 13 Tipo Micromotore
Evidenziare

motore a bobina mobile ad alta velocità

,

modulo motore per la messa a fuoco del microscopio

,

modulo motore a bobina mobile per scansione
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

I moduli motore a bobina mobile sono componenti chiave in varie applicazioni in diversi settori. Questo prodotto ha una forza di picco di 13N. Il modulo motore ha una vasta gamma di applicazioni, tra cui imbarcazioni (BOAT), test PCB, veicoli aerei senza equipaggio (UAV), stampa 3D, microscopi e sistemi robotici.

I moduli motore a bobina mobile di SUPT MOTION sono utilizzati principalmente nei microscopi per processi critici che richiedono un posizionamento lineare ad alta velocità e alta precisione, come la messa a fuoco automatica e la scansione.

Durante l'imaging tridimensionale o l'imaging di cellule vive a lungo termine con microscopi confocali, la deriva del campione e gli effetti termici possono causare deriva focale, che richiede una compensazione dinamica in tempo reale. I motori a bobina mobile hanno velocità di risposta elevate, elevata precisione di posizionamento (raggiungendo livelli sub-micron o addirittura nanometrici), assenza di attrito meccanico e movimento fluido, rendendoli attuatori ideali per pilotare obiettivi o stadi di precisione per la messa a fuoco.

Nelle tecnologie di imaging a scansione rapida, è necessario eseguire una scansione rapida nella direzione dell'asse Z durante l'acquisizione di immagini X-Y a fotogramma singolo, consentendo al sistema di completare le sue attività senza problemi.



Caratteristiche:

  • Nome del prodotto: Moduli motore, modulo motore a bobina mobile
  • Peso motore (Kg): 5.6
  • Forza di picco (N): 13
  • Gamma di potenza: 26W
  • Costruzione: Magnete permanente
  • Utilizzo: BOAT, UAV, Stampa 3D, Microscopio, Robot


Parametri tecnici:

Modello del prodotto Forza di picco
(N)		 Forza continua
a 25℃(N)		 Corsa totale
(mm)		 Tensione massima
(V)		 Costante EMF inversa
(V/m/s)		 Peso della bobina
(g)		 Diametro statore (mm) Lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7
Modulo motore a bobina mobile micro ad alta velocità per messa a fuoco e scansione microscopica 0

Applicazioni:

L'applicazione principale di un motore a bobina mobile:
1. Industria dei semiconduttori: cablaggio, taglio, foratura, sistemi di trasporto, saldatura, robotica.

2. Funzionamento delle valvole sul campo: valvole di misurazione del tipo, sistemi di prova della pressione, chimica delle valvole pneumatiche

sistema di iniezione.
3. Industria delle micro macchine: sistemi di alimentazione, micro foratura, stampaggio di precisione.
4. Sistema di vibrazione: tavola vibrante, piattaforma vibrante.
5. Campo medico: sistema di micro-iniezione, apparecchiature respiratorie, apparecchiature di prova.
6. Tecnologia aeronautica: sistema di controllo di volo, sistema di feedback del pilota.
7. Campo di uso commerciale: pompa di raffreddamento del computer, fotocamera in miniatura, sistema di messa a fuoco automatica. 8. Industria dell'automazione: apparecchiature laser
,erogatore, apparecchiature di prova, macchine tessili.Modulo motore a bobina mobile micro ad alta velocità per messa a fuoco e scansione microscopica 1Modulo motore a bobina mobile micro ad alta velocità per messa a fuoco e scansione microscopica 2
