Modulo motore a bobina vocale di posizionamento ad alta precisione per apparecchiature mediche completamente chiuse

  • High-Precision Positioning Voice Coil Motor Module For Medical Equipment Totally Enclosed
  • High-Precision Positioning Voice Coil Motor Module For Medical Equipment Totally Enclosed
  • High-Precision Positioning Voice Coil Motor Module For Medical Equipment Totally Enclosed
Place of Origin China Suzhou
Marca SUPT MOTION
Certificazione ISO9001,CCC.CE
Numero di modello VCAR0262-0249-00A
Minimum Order Quantity ≥2
Prezzo $145
Packaging Details Carton Packaging etc
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Payment Terms T/T
Supply Ability Interview

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Numero di modello VCAR0262-0249-00A modularità Design modulare
Efficienza IE 1 Voltaggio 28.2V
Protocollo di comunicazione Modbus, Profibus, Profinet Proteggi la funzione Totalmente chiuso
Forza di picco ((N) 262 Forza continua (N) 112
Peso del motore r(kg) 2
Evidenziare

motore a bobina vocale per apparecchiature mediche

,

modulo del motore di posizionamento chiuso

,

motore a bobina vocale ad alta precisione
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

I motori a bobina mobile cilindrici della serie VCAR rappresentano quasi l'80% della quota di mercato. Possono generare un'elevata spinta con un'elevata accelerazione. Con un design modulare, la loro gamma di forza di picco va da 0,7 N a 3000 N. In genere, la loro lunghezza di corsa è inferiore a 50 mm. I moduli motore a bobina mobile della serie VCAR sono applicati in attuatori di valvole, dispositivi pick-and-place sull'asse Z, piccole pompe di misurazione di precisione, nonché vibratori e sistemi di smorzamento attivo delle vibrazioni. I mercati di applicazione coprono i settori medico, dei semiconduttori, aerospaziale e automobilistico.

Nelle apparecchiature mediche, i moduli motore a bobina mobile sono componenti fondamentali che sfruttano le loro caratteristiche di alta precisione, bassa rumorosità e risposta rapida per soddisfare i severi requisiti per il controllo del movimento durante la diagnosi e il trattamento. Nei robot chirurgici minimamente invasivi, questi moduli fungono da effettori finali delle braccia operative del robot, come pinze e forbici. I moduli motore a bobina mobile possono ottenere un controllo del movimento a livello di micrometri, consentendo ai medici di eseguire operazioni delicate tramite una console, come la sutura vascolare e la resezione tumorale, evitando così i rischi associati ai tremori delle mani. Inoltre, il loro funzionamento a basso rumore non interferisce con l'ambiente chirurgico.

Nei dispositivi medici oftalmici, come le apparecchiature per la chirurgia laser della miopia o le telecamere del fondo oculare, i moduli motore a bobina mobile possono pilotare lenti laser o componenti di imaging per apportare minute regolazioni dello spostamento. Ciò garantisce che la messa a fuoco del laser sia allineata con precisione alle lesioni corneali o mantenga un'imaging stabile del fondo oculare, migliorando la sicurezza chirurgica e la chiarezza diagnostica. ecc...

Caratteristiche:

  • Nome del prodotto: Moduli motore, Modulo attuatore a bobina mobile, Modulo motore a bobina mobile a trazione diretta
  • Protocollo di comunicazione: Modbus, Profibus, Profinet
  • Funzione di protezione: Totalmente chiuso
  • Efficienza: IE 1
  • Utilizzo: BBARCA, Auto, Bicicletta elettrica, UAV, robot, Ventilatore medico
  • Peso motore (Kg): 2


Parametri tecnici:

Modello del prodotto Forza di picco
(N)		 Forza continua
a 25℃(N)		 Corsa totale
(mm)		 Tensione massima
(V)		 Costante EMF posteriore
(V/m/s)		 Peso della bobina
(g)		 Diametro statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

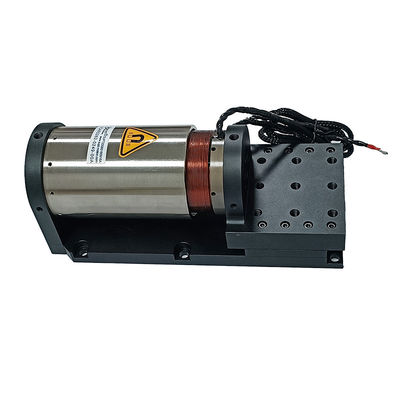

Modulo motore a bobina vocale di posizionamento ad alta precisione per apparecchiature mediche completamente chiuse 0

Applicazioni:

L'applicazione principale di un motore a bobina mobile:
1. Industria dei semiconduttori: cablaggio, taglio, foratura, sistemi di trasporto, saldatura, robotica.

2. Funzionamento delle valvole sul campo: valvole di misurazione del tipo, sistemi di prova della pressione, chimica delle valvole pneumatiche

sistema di iniezione.
3. Industria delle micro macchine: sistemi di alimentazione, micro foratura, stampaggio di precisione.
4. Sistema di vibrazione: tavola vibrante, piattaforma vibrante.
5. Campo medico: sistema di micro-iniezione, apparecchiature respiratorie, apparecchiature di prova.
6. Tecnologia aeronautica: sistema di controllo di volo, sistema di feedback del pilota.
7. Campo di uso commerciale: pompa di raffreddamento del computer, sistema di messa a fuoco automatica della fotocamera in miniatura. 8. Industria dell'automazione: apparecchiature laser
,dispenser, apparecchiature di prova, macchine tessili.

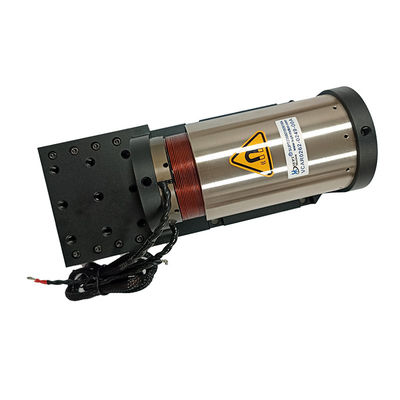

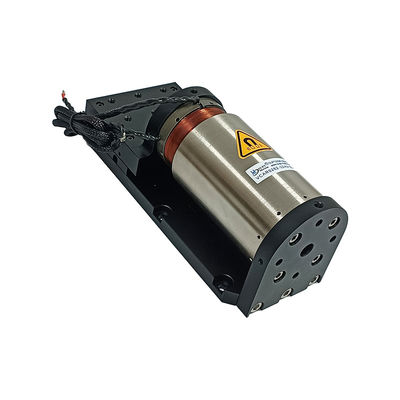

Modulo motore a bobina vocale di posizionamento ad alta precisione per apparecchiature mediche completamente chiuse 1Modulo motore a bobina vocale di posizionamento ad alta precisione per apparecchiature mediche completamente chiuse 2
