Motore a bobina vocale lineare ad alta stabilità a basso rumore per scanner medici

  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
  • Low Noise High Stability Linear Voice Coil Motor For Medical Scanners
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione ISO9001,CE,3C
Numero di modello Serie di VCAB
Quantità di ordine minimo 1 pz
Prezzo $108-$200
Imballaggi particolari Imballaggi personalizzati, ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare
Dettagli
Garanzia 3 mesi-1 anno Modello del prodotto VCAB0087-0563-00A
peso ((g) 177 Forza di picco (N) 87
Corso totale (mm) 56,3 Tensione massima (V) 63,4
Applicazione Prodotto automatico Velocità Alto
Tipo di prodotto motore di bobina di voce lineare Commutazione Spazzola
Forza continua (N) 17,5 N Campi di applicazione Elettronica 3C, semiconduttori, automazione, ottica, apparecchiature di ispezione
Rumore Basso rumore
Evidenziare

motore a bobina vocale lineare a basso rumore

,

motore a bobina vocale ad alta stabilità

,

motore lineare per scanner medici
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

Il motore a bobina mobile lineare a stelo VCAB0087-0563-00A di SUPT adotta un meccanismo di attuazione a bobina mobile combinato con un albero guidato di precisione e cuscinetti lineari, offrendo un'eccellente stabilità all'interno di una struttura compatta. Il suo gruppo magnetico permanente ad alto flusso crea un forte campo magnetico, consentendo alla bobina mobile leggera di produrre un'uscita di forza altamente reattiva e lineare con un'inerzia minima. Questo design consente all'attuatore di mantenere un comportamento dinamico eccezionale durante la rapida accelerazione, decelerazione e il frequente movimento alternativo.

Il motore a bobina mobile lineare, con la sua guida senza attrito, la risposta ad alta frequenza, la risoluzione dello spostamento a livello di nanometri e l'uscita di movimento altamente lineare, è diventato un attuatore essenziale nelle moderne apparecchiature di scansione medica. È ampiamente utilizzato in analizzatori di sangue, unità di posizionamento ausiliario TC, scanner confocali, moduli autofocus per endoscopi e meccanismi di scansione a sonda a ultrasuoni, consentendo prestazioni di micro-posizionamento rapide, silenziose, senza contatto e altamente ripetibili.

Caratteristiche:

  • Architettura a trazione diretta senza attrito
  • Micro-posizionamento ultra-preciso (risoluzione nanometrica)
  • Movimento a bassissimo rumore
  • Risposta rapida a livello di millisecondi
  • Supporta il controllo della posizione / forza a circuito chiuso

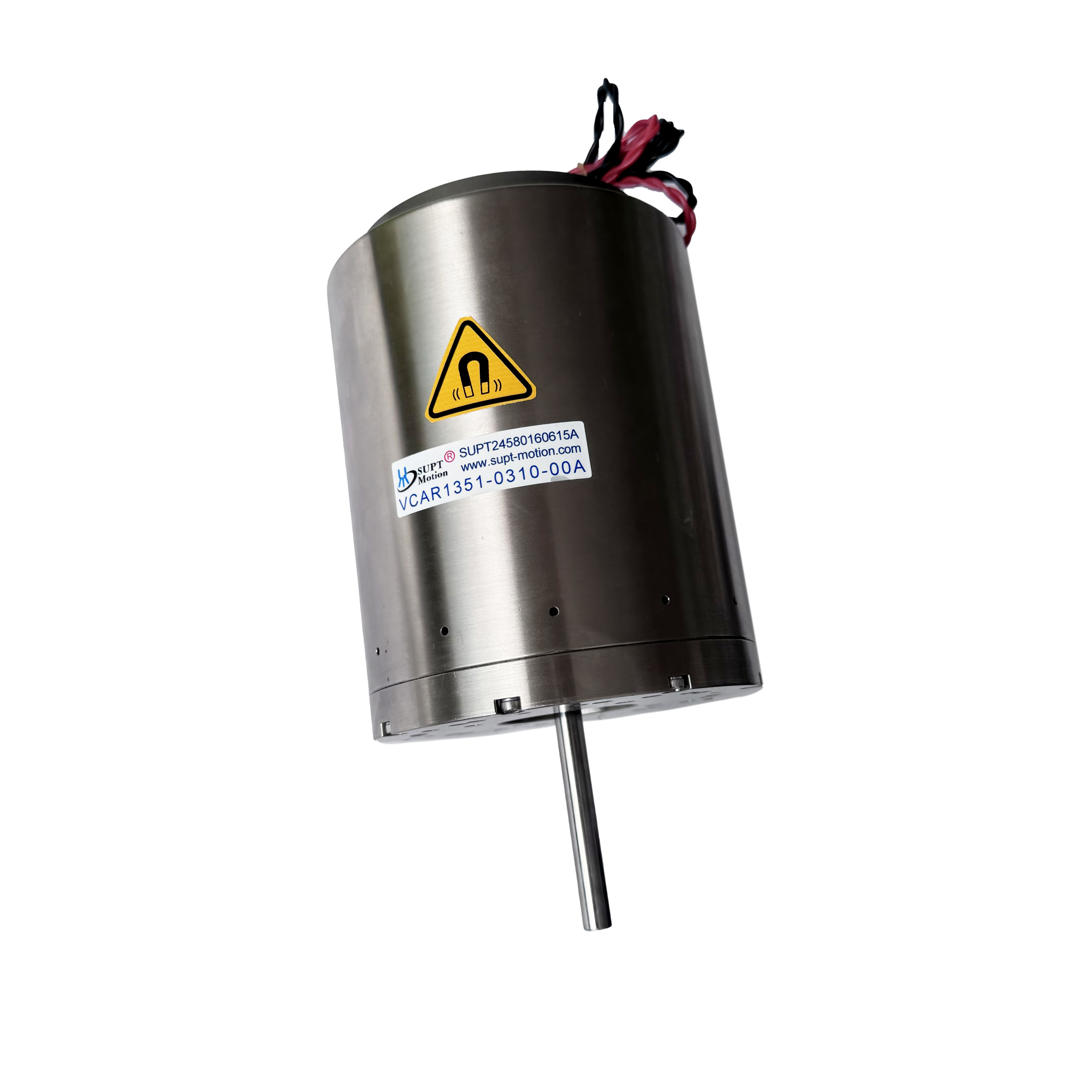

Motore a bobina vocale lineare ad alta stabilità a basso rumore per scanner medici 0

Specifiche tecniche:

Corsa: 56,3 mm

Forza continua: 147,6 N

Forza di picco: 87 N

Costante di forza: 8 N/A

Resistenza: 35,2Ω

Massa: buona

Dimensioni: 200*400*400cm

Corrente di lavoro: 1,8 A

Parametri del prodotto:

Modello del prodotto Forza di picco
(N)		 Forza continua
a 25℃(N)		 Corsa totale
(mm)		 Tensione massima
(V)		 Costante EMF posteriore
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore Filettatura estremità albero
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2(Esterno)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5(Esterno)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3(Esterno)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3(Esterno)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Albero ∮4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3(Esterno)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3(Interno)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3(Interno)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3(Esterno)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3(Interno)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3(Interno)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3(Interno)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3(Interno)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3(Esterno)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3(Interno)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3(Interno)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3(Interno)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 albero ∮10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3(Interno)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3(Interno)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 albero ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 albero ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 albero ∮8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 albero ∮10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 albero ∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 albero ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 albero ∮10



Applicazioni:

  • Scanner ottici / laser confocali
  • Unità autofocus per endoscopi
  • Scanner per cellule di ematologia
  • Meccanismi di scansione a sonda a ultrasuoni
  • Stadi di micro-posizionamento per laboratori medici
  • Unità di posizionamento TC / raggi X

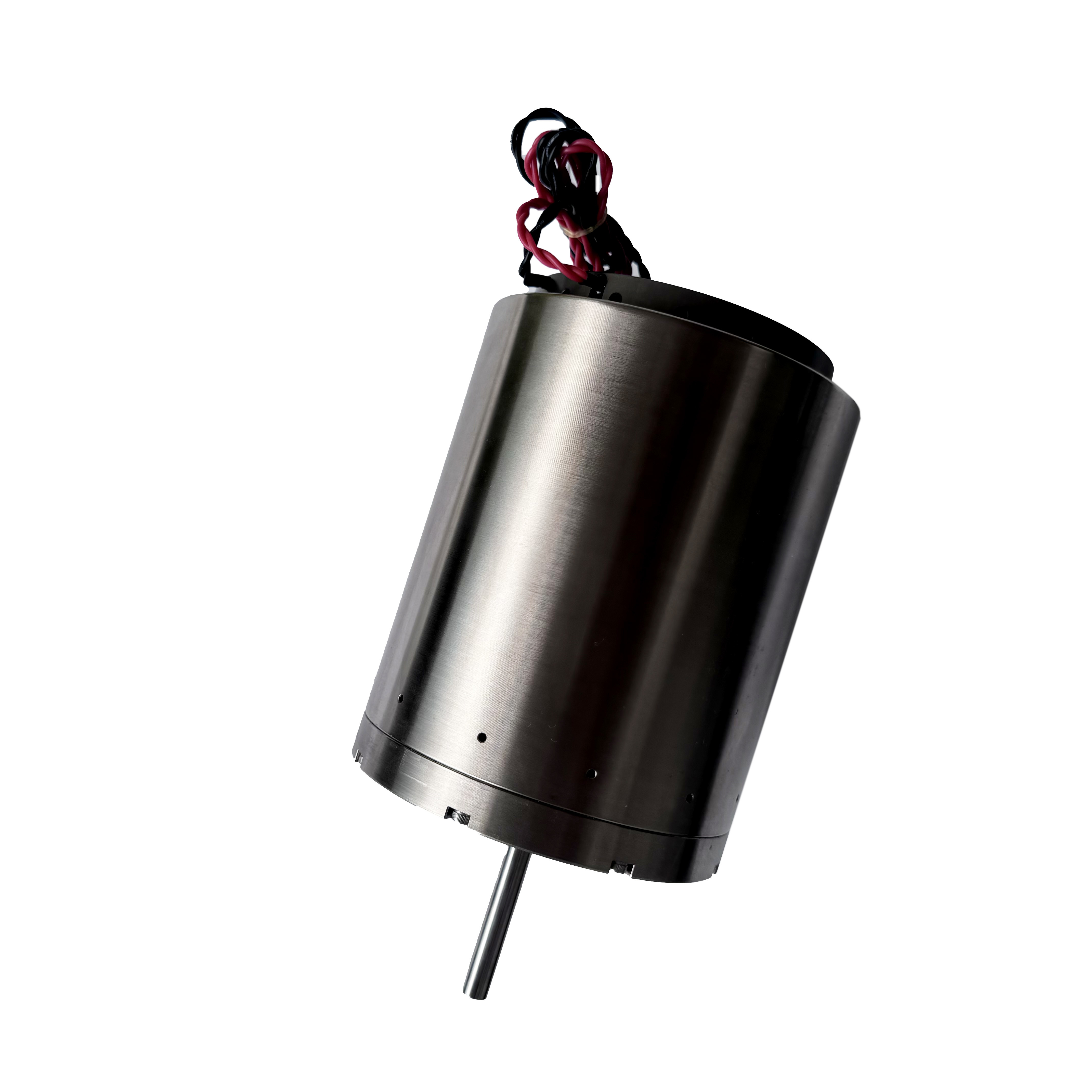

Motore a bobina vocale lineare ad alta stabilità a basso rumore per scanner medici 1
