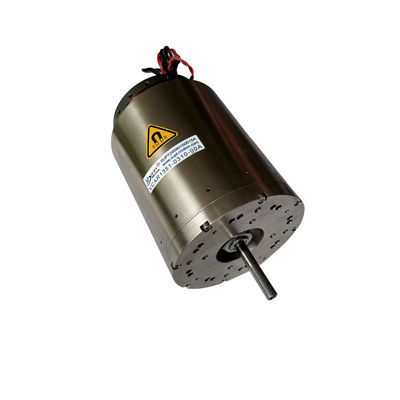

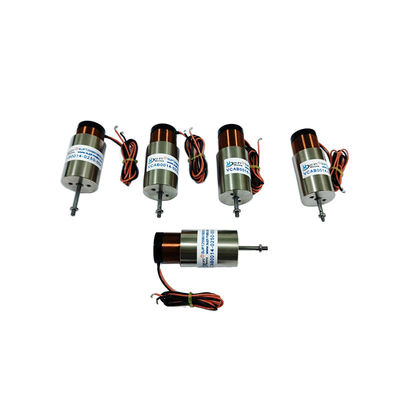

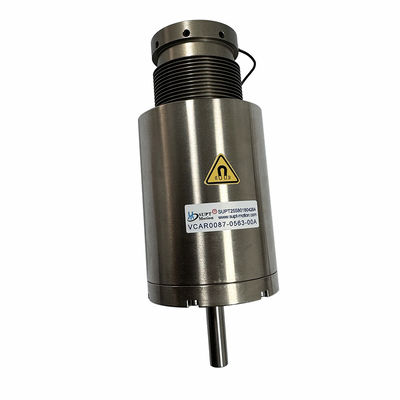

Motore a bobina vocale lineare ad alta precisione ad alta risposta per semiconduttori di automazione
| Luogo di origine | porcellana, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ISO9001,CE,3C |
| Numero di modello | Serie di VCAB |
| Quantità di ordine minimo | 1 pz |
| Prezzo | $110-$190 |
| Imballaggi particolari | Imballaggi personalizzati, ecc. |
| Tempi di consegna | 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Da negoziare |
Dettagli
| Garanzia | 3 mesi-1 anno | Modello del prodotto | VCAB0044-0059-00A |
|---|---|---|---|
| peso ((g) | 43 | Forza di picco (N) | 44 |
| Corso totale (mm) | 5.9 | Tensione massima (V) | 14.3 |
| Applicazione | Prodotto automatico | Velocità | Alto |
| Tipo di prodotto | motore di bobina di voce lineare | Commutazione | Spazzola |
| Forza continua (N) | 17.7N | Campi di applicazione | Elettronica 3C, semiconduttori, automazione, ottica, apparecchiature di ispezione |
| Precisione | Alto | ||
| Evidenziare | Motore a bobina vocale lineare ad alta precisione,Motore a bobina vocale ad alta risposta,motore a bobina vocale semiconduttore di automazione |
||
Descrizione di prodotto
Descrizione del prodotto:
Il motore a bobina vocale lineare VCAB0044-0059-00A della SUPT, con la sua elevata precisione e prestazioni ad alta velocità, eccelle nelle apparecchiature di ispezione dei semiconduttori, piattaforme di ispezione ottica automatizzata,e sistemi di produzione avanzatiIl motore è dotato di un basso ammortizzatore e di un'elevata larghezza di banda, mantenendo un minimo di errori di posizionamento e un'elevata ripetibilità durante i movimenti ad alta velocità.che lo rende particolarmente adatto per le regolazioni di micro-dislocazione, posizionamento delle stazioni di sonda, distribuzione, posizionamento dei chip, posizionamento dei dispositivi di prova e piattaforme di ispezione rapida.La sua eccezionale capacità di accelerazione soddisfa anche i severi requisiti per una risposta rapida sulle linee di produzione ad elevato rendimento..
Nell'automazione dei semiconduttori, il motore a bobina vocale lineare è diventato un attuatore essenziale grazie alla sua elevata accelerazione, precisione a livello nanometrico, movimento a zero cricca e risposta dinamica rapida.Il meccanismo di azionamento diretto garantisce un movimento ultra-lince senza reazioni meccaniche, che consente prestazioni superiori nella movimentazione dei wafer, nel micro-posizionamento, nei sistemi di autofocus litografico, nell'allineamento degli imballaggi e nelle piattaforme di ispezione ad alta velocità.
Caratteristiche:
- Precisione di posizionamento a livello nanometrico
- Alta accelerazione / rapida risposta dinamica
- Zero contromisure / zero reazioni.
- Mozione ultra silenziosa / priva di particelle
- Supporta il controllo della posizione / forza / velocità a ciclo chiuso
Specifiche tecniche:
Colpo:5.9 mm
Forza continua:17.7N
Forza di picco:44N
Costante di forza:8N/A
Resistenza:6.2Ω
Massa: buona
Dimensioni: 200*400*400 cm
Corrente di lavoro:2.3A
Parametri del prodotto:
| Modello di prodotto | Forza massima (N) |
Forza continua a 25°C ((N) |
Colpo totale (mm) |
tensione massima (V) |
Costante di campo elettromagnetico retrogrado (V/m/s) |
Peso della bobina (g) |
Diametro dello statore | Filtro termico dell'albero (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (esterno) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (esterno) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (esterno) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (esterno) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | L'albero ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (esterno) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Interiore) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Interiore) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (esterno) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Interiore) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Interiore) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Interiore) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Interiore) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (esterno) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Interiore) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Interiore) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Interiore) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | asse ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Interiore) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Interiore) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | asse ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | asse ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | asse ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | asse ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | asse ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | asse ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | asse ¥10 |
Applicazioni:
- Wafer Handling Robot: fornisce un movimento lineare ad alta velocità e una compensazione flessibile, migliorando l'efficienza del trasferimento del film.
-
Litografia Fase di autofocus:Raggiungere il fine-tuning del fuoco a livello nanometrico e la compensazione della piattaforma.
- Ispezione AOI / AVI / Ottica / Visiva:Mantenere la stabilità dell'immagine durante la scansione ad alta velocità per ridurre gli errori di scansione.
- Sortitore a fusoliera:per la selezione ad alta velocità, il controllo della posizione preciso e l'allineamento del micro-sospeso.
- Testatore di sonda:controllare la forza di contatto della sonda di prova per garantire la precisione e la ripetibilità della prova
- Distribuzione di precisione:controllare l'altezza dell'asse Z e la pressione di distribuzione della colla per migliorare la consistenza.
- Stazioni di assemblaggio degli imballaggi:Sostengono il posizionamento nanometrico dei micro-imballaggi ultra-fini e le operazioni di blocco ad alta velocità.
