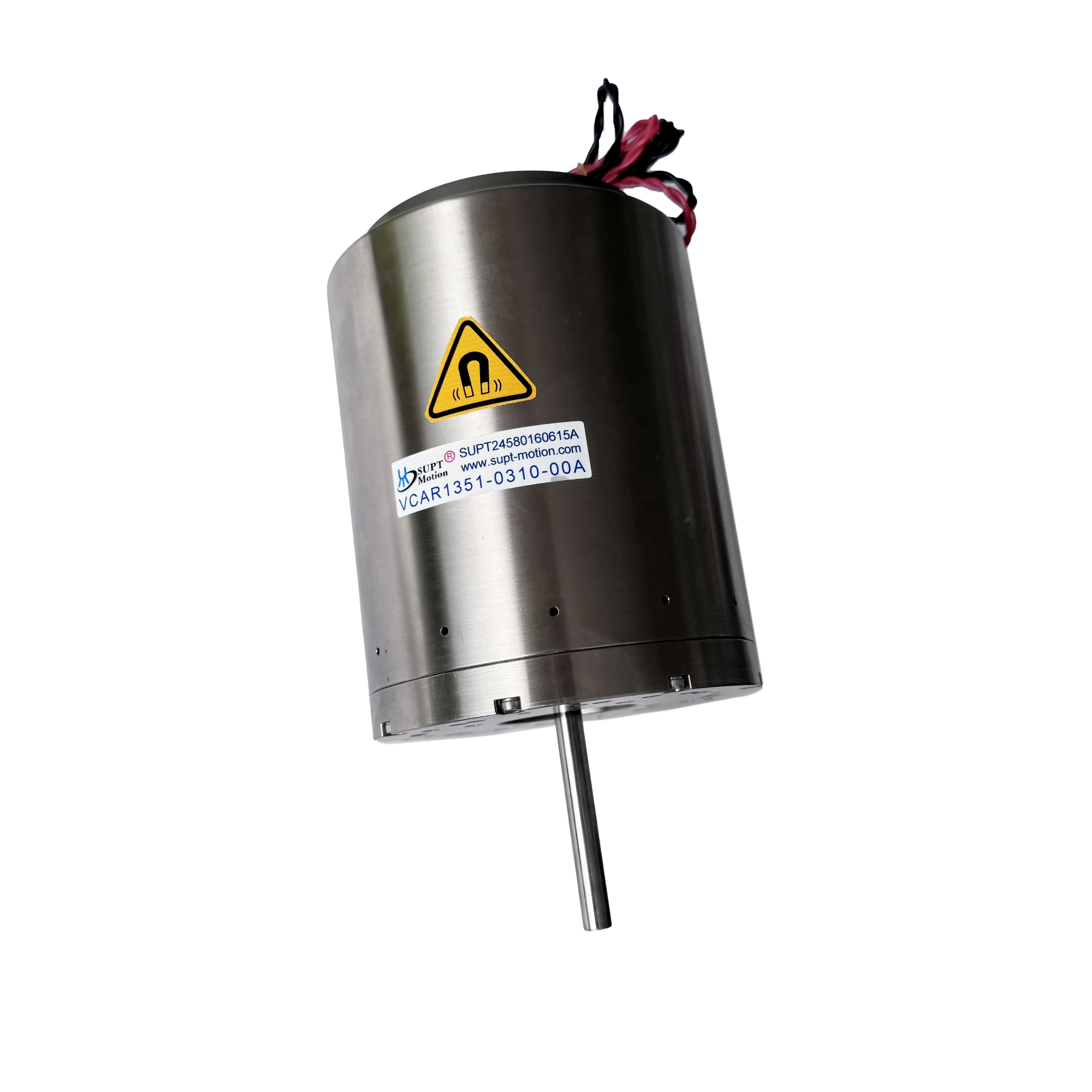

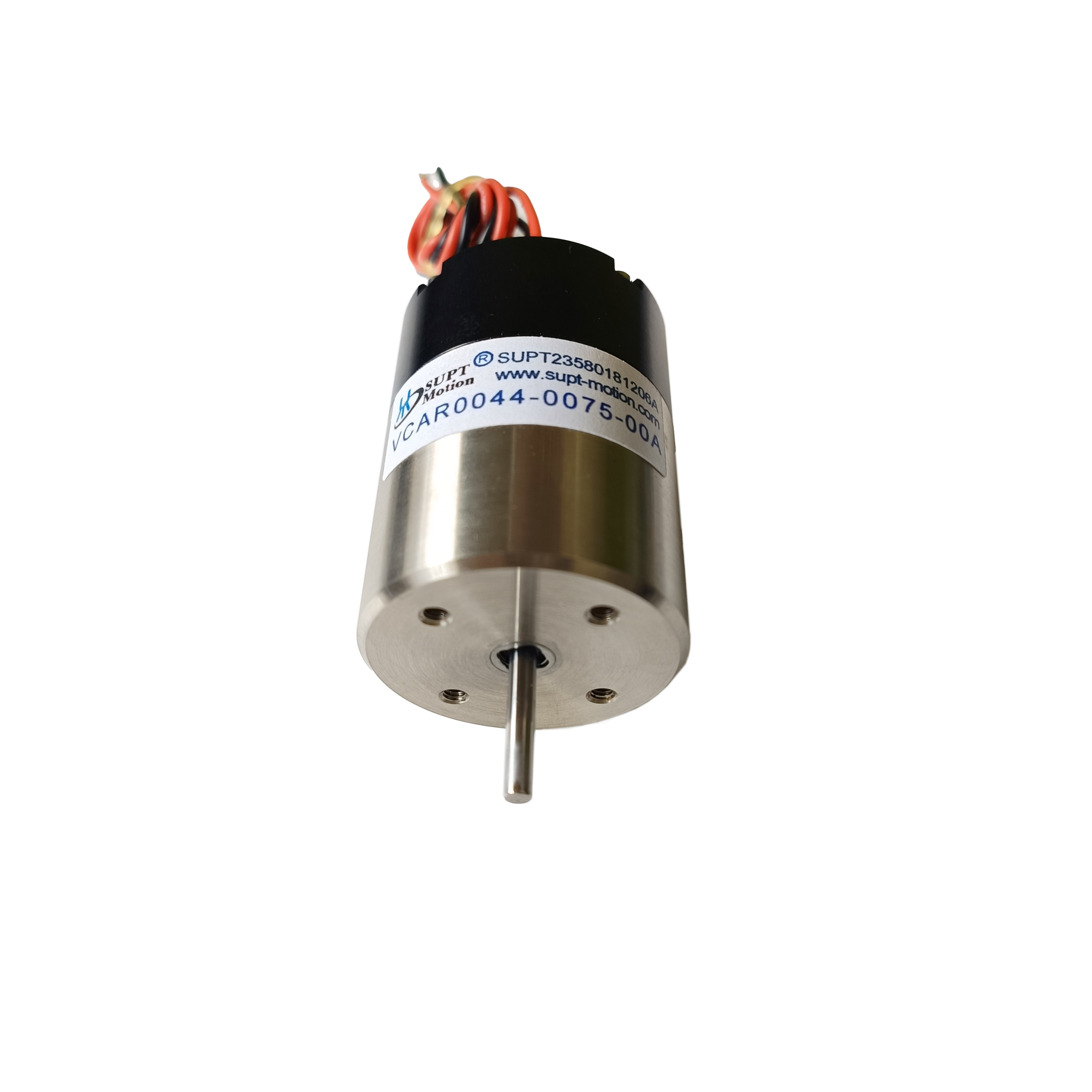

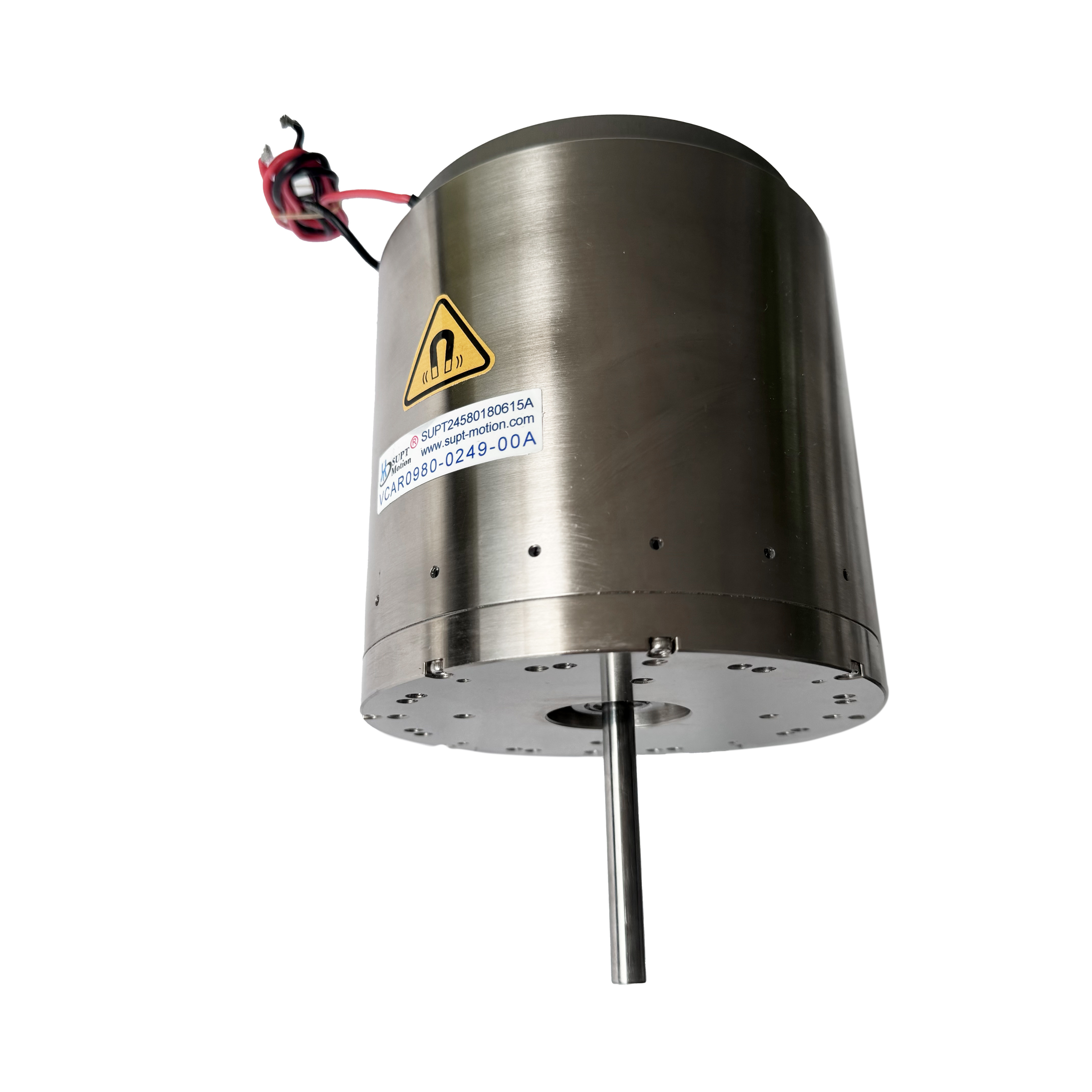

Attuatore a bobina vocale lineare a risposta rapida e compatta per robotica di automazione

  • Compact Fast Response Linear Voice Coil Actuator For Automation Robotics
  • Compact Fast Response Linear Voice Coil Actuator For Automation Robotics
  • Compact Fast Response Linear Voice Coil Actuator For Automation Robotics
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione ISO9001,CE,3C
Numero di modello Serie di VCAB
Quantità di ordine minimo 2 pezzi
Prezzo $102-$160
Imballaggi particolari Imballaggi personalizzati, ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione da negoziare

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Garanzia 3 mesi-1 anno Modello del prodotto VCAB0436-0187-00A
peso ((g) 648 Forza di picco (N) 436
Corso totale (mm) 18,7 Tensione massima (V) 40.7
Applicazione Prodotto automatico Precisione di posizionamento Alto
Tipo di prodotto motore di bobina di voce lineare Commutazione Spazzola
Forza continua (N) 147,6 N Tipo Compatto
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

L'attuatore a bobina vocale lineare è un attuatore lineare a azionamento diretto che offre una risposta rapida, un'elevata accelerazione, una precisione di posizionamento a livello nanometrico, zero reazione e un movimento senza attrito.In robotica di automazione, Linear Voice Coil Actuator sono ampiamente utilizzati per il pick-and-place di precisione, l'assemblaggio conforme, l'attivazione dell'effettore terminale, le attività di feedback della forza e il movimento ripetitivo ad alta velocità,rendendoli un componente critico nei sistemi robotici avanzati.

Dato che i robot industriali, i robot collaborativi (cobot), i robot di montaggio di precisione e i robot di ispezione intelligenti continuano a evolversi, gli attuatori di movimento lineare sono necessari per fornire una maggiore precisione,risposta più rapidaLe viti a piombo tradizionali e i meccanismi a ingranaggi spesso soffrono di reazioni avverse, usura e risposta dinamica limitata.

Gli attuatori a bobina vocale lineari, basati sulla tecnologia a azionamento diretto, generano forza lineare senza trasmissione meccanica, rendendoli una soluzione ideale per sistemi di movimento robotici ad alte prestazioni.

Caratteristiche:

  • Mozione ad alta velocità e ad alta accelerazione
  • Posizionamento a livello nanometrico e elevata ripetibilità
  • Progettazione del motore diretto a reazione zero
  • Supporta il controllo della forza e il movimento conforme
  • Design compatto e facile integrazione

Le specifiche generali (variano a seconda del modello)

  • Tensione nominale: 40,7 V
  • Forza continua:147.6N
  • Forza di picco: 436N
  • Colpo: 18,7 mm
  • Risposta di frequenza: ≥ 100 Hz
  • Ripetibilità: ≤ 1 μm

Parametri del prodotto:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore Filtro termico dell'albero
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (esterno)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (esterno)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (esterno)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (esterno)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 L'albero ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (esterno)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Interiore)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Interiore)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (esterno)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Interiore)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Interiore)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Interiore)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Interiore)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (esterno)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Interiore)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Interiore)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Interiore)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 asse ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Interiore)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Interiore)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 asse ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 asse ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 asse ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 asse ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 asse ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 asse ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 asse ¥10

Attuatore a bobina vocale lineare a risposta rapida e compatta per robotica di automazione 0

Applicazioni:

Robotic Precision Pick-and-Place:Per il picking ad alta velocità, la regolazione della micro posizione e il posizionamento flessibile.
Strumentazione per la fine del braccio (EOAT):Controllo del colpo della pinza, regolazione fine dello spostamento e funzionamento di feedback della forza.
Robot di assemblaggio conformi:utilizzati per azioni di assemblaggio ad alta precisione come inserimento, pressatura e allineamento.
Robot collaborativi: fornisce un'azionamento lineare sicuro e controllabile e capacità di contatto flessibili.
Sistemi di posizionamento guidati dalla visione:utilizzati per la compensazione dell'altezza dell'asse Z e la regolazione del fuoco.
Robot automatizzati di ispezione e di prova:Sostengono il contatto con la sonda, la scansione e le azioni di posizionamento ripetuto.



Attuatore a bobina vocale lineare a risposta rapida e compatta per robotica di automazione 1
