Motore a bobina mobile lineare ad alta stabilità per sistemi autofocus di fotocamere ad alta velocità

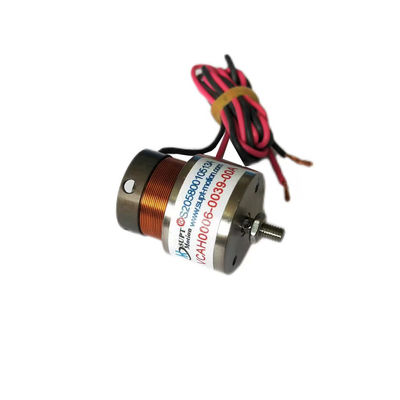

  • Hiah Stability Linear Voice Coil Motor For High Speed Camera Autofocus Systems

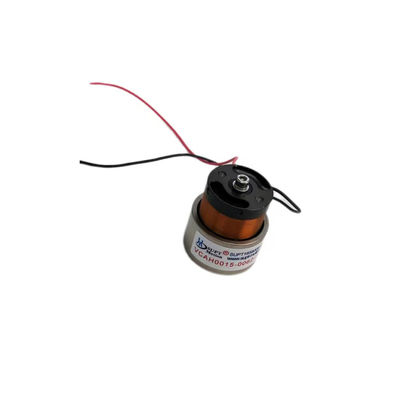

  • Hiah Stability Linear Voice Coil Motor For High Speed Camera Autofocus Systems

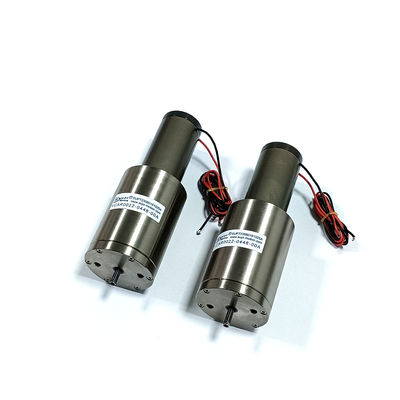

  • Hiah Stability Linear Voice Coil Motor For High Speed Camera Autofocus Systems
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione ISO9001,CE,3C
Numero di modello Serie di VCAB
Quantità di ordine minimo 1 pz
Prezzo $113-$170
Imballaggi particolari Imballaggi personalizzati, ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione da negoziare
Dettagli
Garanzia 3 mesi-1 anno Modello del prodotto VCAB0044-0040-00A
peso ((g) 46.5 Forza di picco (N) 44
Corso totale (mm) 4 Tensione massima (V) 18,3
Applicazione Prodotto automatico Velocità Alto
Tipo di prodotto motore di bobina di voce lineare Commutazione Spazzola
Forza continua (N) 16,3 N Campi di applicazione Elettronica 3C, semiconduttori, automazione, ottica, apparecchiature di ispezione
Precisione Alto
Evidenziare

motore a bobina vocale lineare per la messa a fuoco automatica

,

motore lineare per telecamere ad alta velocità

,

attuatore a bobina vocale lineare di stabilità
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

Poiché le fotocamere industriali, i sistemi di visione artificiale, l'imaging di sorveglianza, l'ottica medica e le apparecchiature ottiche avanzate richiedono una qualità dell'immagine sempre più elevata, i sistemi di messa a fuoco degli obiettivi si stanno evolvendo rapidamente dai tradizionali meccanismi meccanici verso soluzioni di micro-posizionamento ad alta velocità e a circuito chiuso.

Con il continuo miglioramento della qualità dell'imaging e dei requisiti di automazione per fotocamere digitali, fotocamere industriali e dispositivi intelligenti, vengono poste maggiori esigenze sulle prestazioni dei sistemi di messa a fuoco degli obiettivi. I motori a bobina mobile lineare (LVCM), caratterizzati da azionamento lineare diretto, risposta dinamica elevata e alta precisione di posizionamento, sono diventati una soluzione di attuazione fondamentale per i moderni sistemi di autofocus delle fotocamere.

In un sistema di messa a fuoco a motore a bobina mobile, il motore aziona direttamente il gruppo lenti lungo l'asse ottico utilizzando la forza elettromagnetica, consentendo un movimento lineare veloce e fluido per un autofocus preciso. Rispetto ai tradizionali motori passo-passo o ai meccanismi a ingranaggi, gli LVCM operano senza contatto meccanico, gioco di trasmissione o attrito, migliorando significativamente la precisione e la ripetibilità della messa a fuoco. Questo li rende ideali per applicazioni di messa a fuoco a micro-corsa e ad alta frequenza.

Durante il funzionamento dell'autofocus (AF) ad alta velocità, i motori a bobina mobile lineare forniscono un'elevata accelerazione e una risposta rapida, consentendo all'obiettivo di cercare e bloccare rapidamente il punto di messa a fuoco ottimale. Questo riduce notevolmente i tempi di messa a fuoco e migliora l'efficienza complessiva dello scatto. Il movimento fluido e continuo riduce al minimo anche le vibrazioni e il rumore, il che è particolarmente vantaggioso per la registrazione video e l'imaging ad alto ingrandimento.

Caratteristiche:

  • Precisione di messa a fuoco a micron / sub-micron
  • Risposta in millisecondi per un autofocus veloce
  • Movimento fluido, senza vibrazioni e senza gioco
  • Elevata ripetibilità e stabilità a lungo termine
  • Design compatto per una facile integrazione del modulo obiettivo



Specifiche tecniche:

Corsa: 4 mm

Forza continua: 16,3 N

Forza di picco: 44 N

Costante di forza: N/A

Resistenza: 15,25 Ω

Massa: buona

Dimensioni: 200*400*400 cm

Corrente di lavoro: 1,2 A

Parametri del prodotto:

Modello del prodotto Forza di picco
(N)		 Forza continua
a 25℃(N)		 Corsa totale
(mm)		 Tensione massima
(V)		 Costante EMF posteriore
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore Filettatura terminale albero
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2(Esterno)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5(Esterno)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3(Esterno)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3(Esterno)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Albero ∮4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3(Esterno)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3(Interno)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3(Interno)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3(Esterno)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3(Interno)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3(Interno)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3(Interno)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3(Interno)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3(Esterno)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3(Interno)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3(Interno)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3(Interno)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 albero ∮10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3(Interno)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3(Interno)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 albero ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 albero ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 albero ∮8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 albero ∮10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 albero ∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 albero ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 albero ∮10

Motore a bobina mobile lineare ad alta stabilità per sistemi autofocus di fotocamere ad alta velocità 0

Applicazioni:

  • Autofocus per fotocamere industriali (AF per visione artificiale)
  • Sistemi di monitoraggio intelligente e imaging ad alta velocità
  • Endoscopia medica / messa a fuoco per imaging microscopico
  • Sistemi di obiettivi per ispezione visiva / AOI
  • Fotografia di fascia alta e apparecchiature di imaging scientifico

Motore a bobina mobile lineare ad alta stabilità per sistemi autofocus di fotocamere ad alta velocità 1
