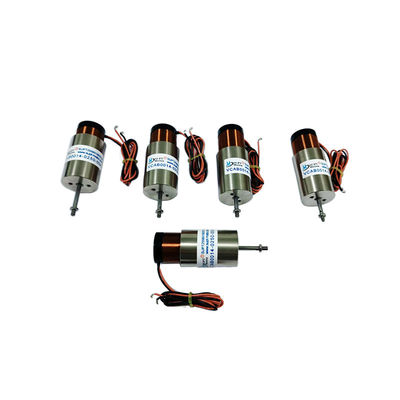

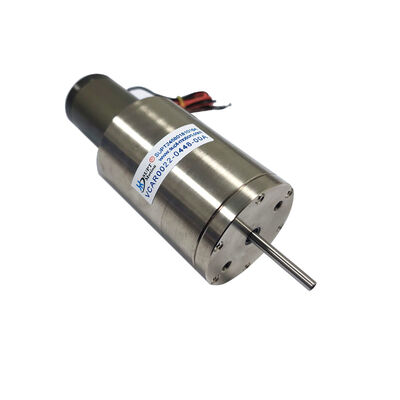

44N 5,9mm Stroke High Precision Shaft Voice Coil Motor per sistemi AOI
| Luogo di origine | Jiangsu, Cina |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ISO9001 |
| Numero di modello | VCAB0044-0059-00A |
| Quantità di ordine minimo | 2 pezzi |
| Prezzo | $150-$280 |
| Imballaggi particolari | Imballaggio personalizzato ecc. |
| Tempi di consegna | 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Da negoziare |
Dettagli
| Tipo di prodotto | motore di bobina di voce lineare | Utilizzo | Profilatura di superficie di precisione, BARCA, Auto, Bicicletta elettrica |
|---|---|---|---|
| Porta | Shangai | Alimentazione elettrica | Requisiti di tensione e corrente |
| Forza di punta | 44N | Costruzione | Magnete permanente |
| Tipo di forza | Forza motrice diretta | Garanzia | 3 mesi-1 anno |
| tensione massima | 14.3V | Funzione di protezione | Totalmente chiuso |
| Ictus totale | 5,9 mm | Tipo di unità | Bobina vocale |
| Evidenziare | Motore a bobina vocale ad alta precisione 44N,5motore a bobina vocale a 9 mm di tratto,Motore a bobina vocale lineare per sistemi AOI |
||
Descrizione di prodotto
Descrizione del prodotto:
Il VCAB0044-0059-00A è un motore a bobina vocale ad azione semi-chiusa ad alta precisione ottimizzato per l'ispezione ottica automatizzata (AOI), le apparecchiature di prova dei semiconduttori,e applicazioni di posizionamento di precisione che richiedono una precisione e una ripetibilità estremamente elevate.
La serie VCAB di motori a bobina vocale lineare presenta un progetto di albero di movimento incorporato e integra cuscinetti lineari di precisione per fornire una guida liscia e a basso attrito e una precisione eccezionale.L'albero di movimento è costruito da leggero, materiali di alta rigidità e resistenza all'usura, che garantiscono una precisione di posizionamento stabile per milioni di cicli.rendendolo ideale per le applicazioni di ispezione e prova ad alta velocità.
In AOI e sistemi di ispezione dei semiconduttori, il posizionamento preciso dell'asse Z è fondamentale per mantenere la messa a fuoco durante la cattura di immagini ad alta velocità.Questo motore a bobina vocale lineare utilizza un design a trazione diretta con zero effetti di cogging, che garantisce un movimento liscio e privo di manufatti; contemporaneamente, il suo elevato rapporto tra spinta e massa consente una rapida regolazione della messa a fuoco senza eccesso.9 mm di corsa fornisce ampio percorso per i sistemi di messa a fuoco automatica e le applicazioni di misura del profilo di superficie.
Il design del rivestimento semicercato protegge i componenti interni dalla polvere e dai contaminanti,che è critico in ambienti di camera pulita dove le particelle possono compromettere la qualità dell'ispezione otticaI cuscinetti di precisione integrati eliminano la necessità di assemblaggi esterni di rotaia guida, riducendo la complessità e il costo del sistema, migliorando al contempo l'affidabilità complessiva.
Questo motore a bobina vocale lineare è anche ideale per le applicazioni di test di sonda, dove la forza di contatto controllata è fondamentale per misure elettriche accurate.La relazione lineare forza-corrente consente una regolazione precisa della forzaIl meccanismo di contromisura zero previene gli errori di posizionamento, evitando così guasti di contatto o falsi rilevamenti di guasti.
Caratteristiche:
- Nome del prodotto:Motore a bobina vocale lineare
- Numero di modello:VCAH0044-0059-00A
- Forza massima: 44,1 N
- Forza continua @ 25°C: 17,7 N
- Corso totale: 5,9 mm
- Tensione massima: 14,3 V
- Costante di campo elettromagnetico retrogrado: 8 V/m/s
- Peso della bobina 43 g
- Diametro dello statore: 46 mm
Parametri tecnici:
| Modello di prodotto | Forza massima (N) |
Forza continua a 25°C ((N) |
Colpo totale (mm) |
tensione massima (V) |
Costante di campo elettromagnetico retrogrado (V/m/s) |
Peso della bobina (g) |
Diametro dello statore | Filtro termico dell'albero (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (esterno) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (esterno) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (esterno) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (esterno) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | L'albero ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (esterno) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Interiore) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Interiore) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (esterno) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Interiore) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Interiore) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Interiore) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Interiore) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (esterno) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Interiore) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Interiore) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Interiore) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | asse ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Interiore) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Interiore) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | asse ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | asse ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | asse ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | asse ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | asse ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | asse ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | asse ¥10 |
Applicazioni:
| Applicazione principale di un motore a bobina vocale: | ||||||||||
| 1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica. | ||||||||||
| 2.Operazione delle valvole sul campo:valvole di misurazione di tipo, sistemi di prova di pressione, sistema di iniezione chimica delle valvole pneumatiche. | ||||||||||
| 3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione. | ||||||||||
| 4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione. | ||||||||||
| 5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di prova. | ||||||||||
| 6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota. | ||||||||||
| 7.Campo di utilizzo commerciale: sistema di messa a fuoco automatica con pompa di raffreddamento a computer. | ||||||||||
| 8Industria dell'automazione: apparecchiature laser, distributori, apparecchiature di prova, macchine tessili. |
1.Focus automatico per ispezione ottica automatica (AOI)
2- Testatori di sonde per semiconduttori
3Profili di superficie di precisione
4.Posizionamento dell' ago di somministrazione
5Controllo della forza di contatto della sonda di prova
6.Posizionamento dell'apparecchiatura di metrologia
