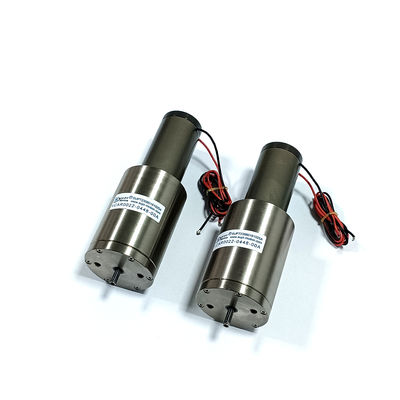

Motore a bobina mobile di tipo microalbero per smistamento ad alta velocità
| Luogo di origine | Jiangsu, Cina |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ce, ISO9001 |
| Numero di modello | VCAB0070-0149-00A |
| Quantità di ordine minimo | ≥2 |
| Prezzo | $140.00/pieces 1-29 pieces |
| Imballaggi particolari | imballaggio in cartone |
| Tempi di consegna | 1-5 prodotti 5-7 giorni di spedizione, campioni 3-5 giorni, ingrosso da negoziare |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Negoziabile |
Dettagli
| Garanzia | 3 mesi-1 anno | Utilizzo | BARCA, automobile, bicicletta elettrica, microscopio, robot, ventilatori medici, progetto ottico |
|---|---|---|---|
| Tipo | Micromotore | Coppia | Richieste |
| Costruzione | Magnete permanente | Commutazione | Spazzola |
| Funzione di protezione | Totalmente chiuso | Velocità (giri/min) | Velocità variabile |
| Efficienza | IE 1 | Forza di picco ((N) | 70 |
| Viaggio massimo (mm) | 14,9 | motore a bobina vocale ((V) | 26,9 |
| Peso del rotore ((kg) | 79 | Diametro dello statore (millimetro) | 43 |
| Forza continua ((N) | 27.3 | Costante posteriore di FME (KB) | 17,7 |
| Fornisca la lunghezza della bobina (millimetro) | 53.7 | modello di prodotto | VCAB0070-0149-00A |
| Evidenziare | Motore a bobina vocale lineare a microasse,Motore a bobina vocale ad alta velocità,Motore a bobina vocale lineare per la selezione |
||
Descrizione di prodotto
Descrizione del prodotto
SUPT MOTION VCAB0070-0149-00A è un motore a bobina mobile ad albero semichiuso ad alte prestazioni progettato specificamente per sistemi di smistamento ad alta velocità, prelievo e posizionamento rapidi ed espulsione che richiedono una risposta rapida e una spinta potente.
La serie VCAB è dotata di un albero di movimento integrato con cuscinetti lineari di precisione, che garantiscono una guida fluida e precisa durante l'intera corsa operativa. L'albero di movimento è realizzato con materiali leggeri, ad alta rigidità e resistenti all'usura, che offrono elevata stabilità ed eccellenti caratteristiche forza-velocità per consentire la rapida accelerazione e decelerazione richiesta per le applicazioni di smistamento ad alta velocità.
Nei sistemi di smistamento ad alta velocità per componenti elettronici e prodotti alimentari, gli attuatori devono rispondere entro millisecondi per deviare o respingere gli articoli difettosi. Il motore a bobina mobile VCAB0070-0149-00A, con il suo elevato back-EMF, offre un'eccezionale risposta dinamica e una rapida accelerazione, riducendo così al minimo i danni al prodotto e migliorando l'efficienza della linea di produzione.
Rispetto ai tradizionali sistemi di espulsione pneumatica, i motori a bobina mobile offrono numerosi vantaggi chiave: non è necessaria aria compressa, funzionano in modo più silenzioso, i loro profili di movimento sono programmabili, richiedono meno manutenzione e le loro prestazioni rimangono costanti indipendentemente dalle fluttuazioni della pressione dell'aria. Il meccanismo di azionamento diretto elimina i ritardi meccanici e l'attrito comunemente associati alle valvole pneumatiche azionate da solenoide, con conseguenti tempi di risposta più rapidi e un posizionamento di scarto più preciso. Questo motore lineare a bobina mobile è adatto anche per applicazioni di stampaggio, etichettatura e marcatura ad alta velocità che richiedono un contatto rapido e controllato.
Specifiche:
Forza di picco: 70 N
Forza continua @25℃: 27,3 N
Corsa totale: 14,9 mm
Voltaggio massimo: 26,9 V
Costante EMF posteriore: 17,7 V/m/s
Peso della bobina: 79 g
Diametro dello statore: 43 mm
Filettatura estremità albero: M3 (interna)
Parametri tecnici:
| Modello del prodotto | Picco di forza (N) |
Forza continua a 25℃(N) |
Corsa totale (mm) |
Voltaggio massimo (V) |
Costante EMF posteriore (V/m/s) |
Peso della bobina (G) |
Diametro dello statore | Filettatura dell'estremità dell'albero (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29,5 | M2(Esterno) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2,5(Esterno) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(Esterno) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9,75 | 14.8 | 33 | M3(Esterno) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30,5 | Smanico∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(Esterno) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(Interno) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(Interno) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(Esterno) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(Interno) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(Interno) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46,5 | 53 | M3(Interno) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(Interno) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(Esterno) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(Interno) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(Interno) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(Interno) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | lancia∮10 |
| VCAB0088-0191-00A | 88,5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50,8 | M3(Interno) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(Interno) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | lancia∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | lancia∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | lancia∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | lancia∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | lancia∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | lancia∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | lancia∮10 |
1.Smistamento dei componenti elettronici ad alta velocità
2.Meccanismi di rigetto farmaceutico
3.Sistemi di espulsione degli imballaggi alimentari
4. Stampa/marcatura ad alta velocità
5.Operazioni pick-and-place veloci
6. Stazioni di scarto di ispezione ad alta produttività
