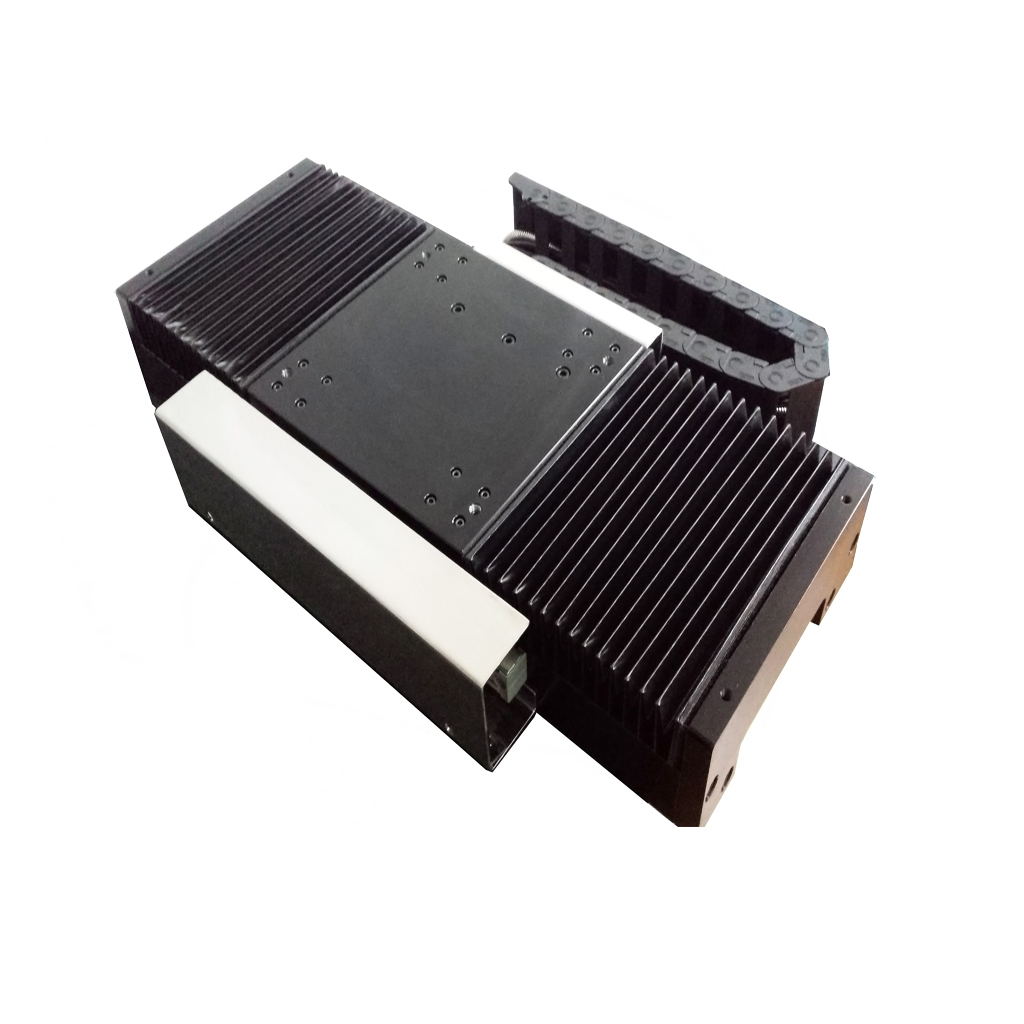

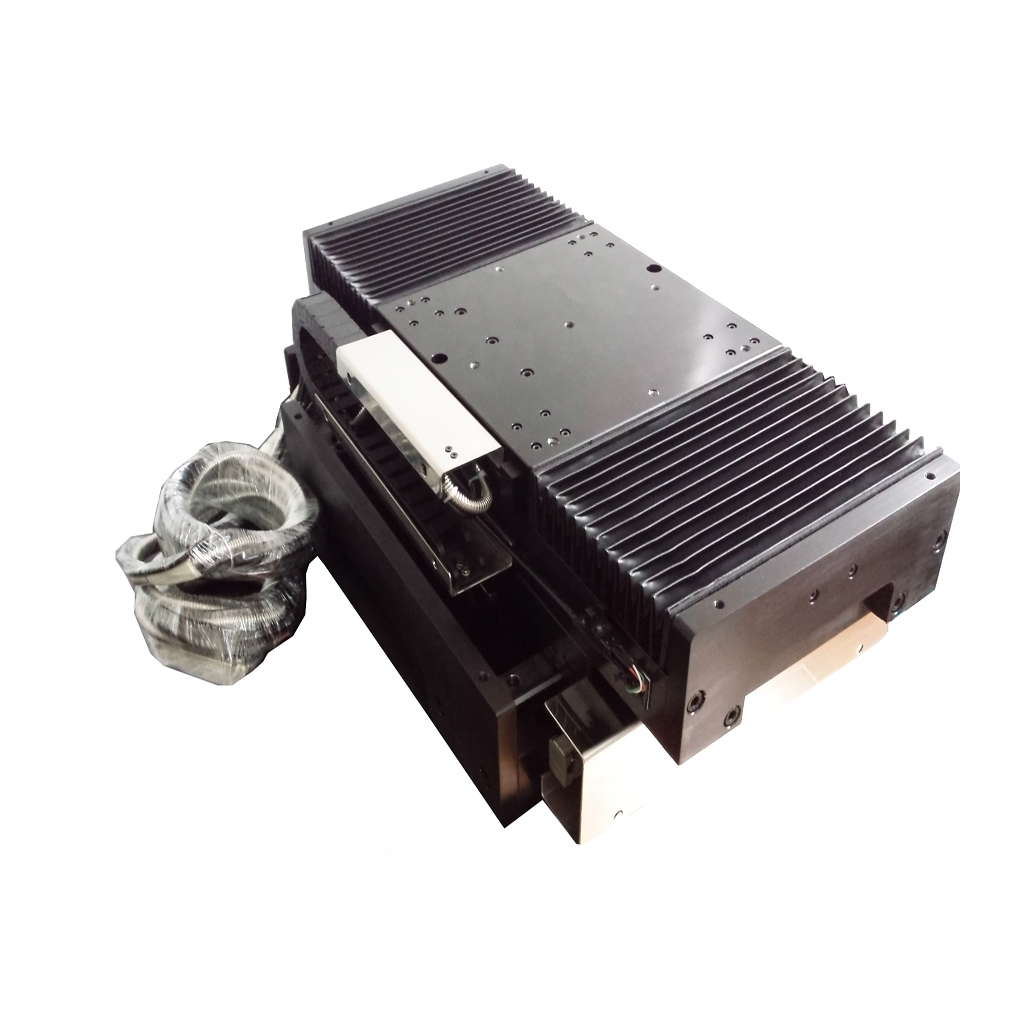

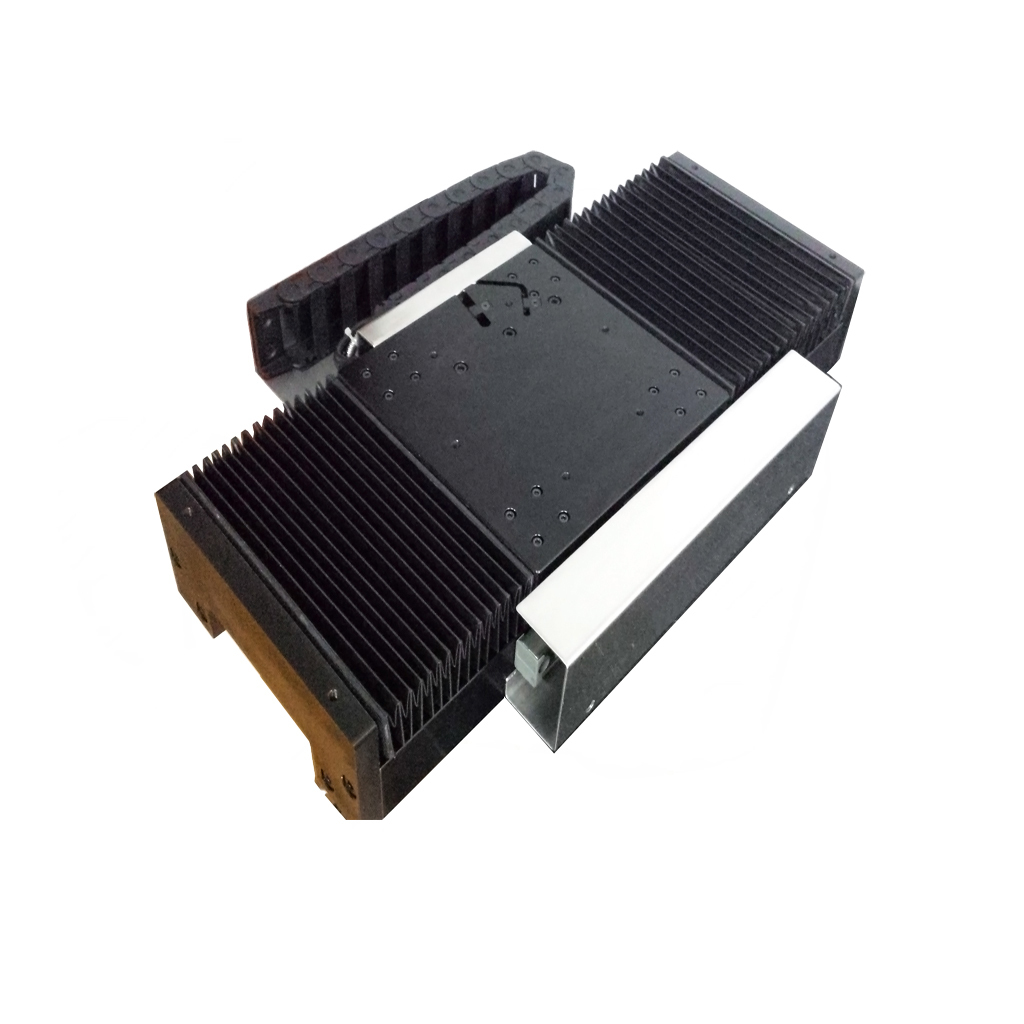

Moduli motore lineare a forma di U ad alta spinta con lunghezze di corsa personalizzabili

  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
Luogo di origine Jiangsu, Cina
Marca SUPT MOTION
Certificazione ISO9001-2000
Numero di modello MLCA-0040-135-00
Quantità di ordine minimo 1 pezzo
Prezzo USD 100-200 / Piece
Imballaggi particolari Cartone per esportazione con protezione in schiuma antistatica
Tempi di consegna 3-5 giorni lavorativi per i campioni, 15-25 giorni per la maggior parte
Termini di pagamento T/T
Capacità di alimentazione Da negoziare
Dettagli
Coppia di picco 120N Tipo di motore Moduli motori lineari
CONSTANTE del campo elettromagnetico di ritorno 17,6 V/m/s Corrente di picco (lp) 4.2 A
Peso della bobina 0,42 chilogrammi Resistenza(LL)(R) 9.4 Ω
Coppia continua a 25 C 40 n Materiale Lega di alluminio
Modello del prodotto MLCA-0040-135-00
Lasciate un messaggio
Descrizione di prodotto

Panoramica del prodotto

Il SUPT MOTION MLCA-0040-135-00 è un'armatura di motore lineare a forma di U progettata per essere compatibile con lo statore della serie MLFA (rotaia magnetica). Presenta una spinta di picco di 120 N, una spinta continua di 40 N, un passo polare di 30 mm e un peso dell'armatura di 0,42 kg. Se utilizzato in combinazione con un encoder lineare, consente un controllo di posizione ad alta precisione.


I motori lineari offrono vantaggi significativi, tra cui alta accelerazione, caratteristiche di spinta fluide, design modulare, corsa liberamente estendibile, funzionamento silenzioso e prestazioni esenti da manutenzione.

Il motore lineare a forma di U impiega un design senza nucleo, eliminando l'attrazione magnetica e gli effetti di cogging per ottenere un movimento fluido con gioco zero. Le rotaie magnetiche dello statore possono essere collegate indefinitamente, rendendo la corsa teoricamente illimitata; ciò lo rende particolarmente adatto per applicazioni che richiedono posizionamento a lunga corsa e ad alta velocità. Rispetto agli azionamenti a vite, i motori lineari non richiedono meccanismi di conversione intermedi, semplificando la struttura del sistema e migliorando la larghezza di banda della risposta dinamica.


Vantaggi del prodotto

Design modulare: Selezione indipendente di componenti mobili e stazionari per una configurazione flessibile
Estensione illimitata della corsa: Componenti stazionari estendibili per soddisfare qualsiasi requisito di corsa
Funzionamento esente da manutenzione: Azionamento senza contatto e senza usura meccanica
Alta accelerazionen: Alta spinta consente un'elevata risposta dinamica
Funzionamento silenzioso: Nessun rumore di ingranaggi o viti

Parole chiave: Motore lineare a U, modulo motore lineare, motore lineare modulare, piattaforma lineare a lunga corsa, motore lineare ad alta spinta

Moduli motore lineare a forma di U ad alta spinta con lunghezze di corsa personalizzabili

Specifiche

Parametro  Valore
Spinta di picco  120 N
Spinta continua 40 N
Corrente di picco 4,2 A
Corrente continua 1,4 A
Costante di spinta      30,4 N/A
Costante Back-EMF 17,6 V/m/s
Passo polare 30 mm
Massa del mover 0,42 kg


Parametri di prestazione del motore lineare
Serie A--MLCA(Dinamico) MLFA(Statore)
Modello/Par MLCA-0020-075-00 MLCA-0040-135-00 MLCA-0080-255-00
Forza di picco(Fp) N 60 120 240
Corrente di picco(lp) Ampere 4,8 4,2 4,2
Forza continua(Fc) N 20 40 80
Corrente continua(lc) Ampere 1,6 1,4 1,4
Costanti dell'attuatore (conversione motore DC/3p)(Ka) N/W 5,65 7,9 11,2
Spinta costante (L-L)(Kf) N/Ampere 15,3 30,4 60,3
Costante Back EMF (L-L)(Kb) V/m/sec 8,8 17,6 34,8
Costante elettrica(Te) ms 0,3 0,3 0,3
Resistenza (L-L)(R) @25°CΩ 4,8 9,4 19,2
Induttanza (L-L)(l) mH 1,51 3 6
Coefficiente di trasferimento del calore(Rth) °C/W *3,9 *1,9 **1,3
Temperatura massima della bobina(Tmax) °C 120 120 120
Passo polare del magnete(2T) mm 30 30 30
Peso del mover Kg 0,24 0,42 0,82

Applicazione

Piattaforme di trasferimento di wafer di semiconduttori

Apparecchiature di ispezione per display a schermo piatto (FPD)

Linee di produzione SMT (Surface-Mount Technology) per componenti elettronici

Stadi XY per taglio e incisione laser

Sistemi di smistamento logistico e movimentazione materiali


Note di personalizzazione: Questo prodotto supporta la personalizzazione della lunghezza della corsa, delle potenze di spinta e delle configurazioni delle guide, e può essere integrato con encoder ottici o sensori a effetto Hall secondo necessità.
